3DMAX建模教程之女性角色模型（二十七）

角色腰帶細化制作

觀察模型，腰帶還沒有進行細節的制作?？紤]到護腕部分是用龍形變化過來的，腰帶也可以進行風格上的統一，賦之于抽象的龍形。

1.將腰帶轉換為〔可編輯多邊形〕，然后對其進行邊緣〔切角邊〕操作，當模型有一定的倒角后，調整腰帶的外形，讓腰帶有些轉折并適當做細一點。在上面選擇合適的兩個面進行〔擠出〕操作，從而得到兩根龍角，最后調整好龍角的形狀，如圖。

Tips：我們可以制作半邊腰帶，完成后〔對稱〕即可。

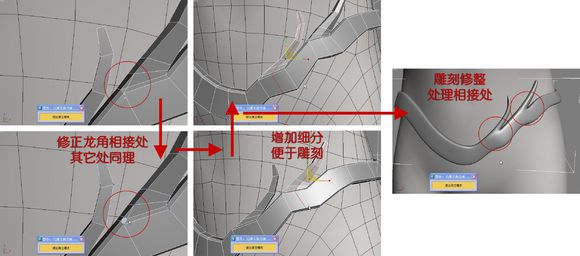

2.處理擠出龍角時所產生的三角面，并為龍角添加縱向的細分，讓其有足夠的線來雕刻出更多的細節。使用〔繪制變形〕工具修整腰帶不平滑的地方。

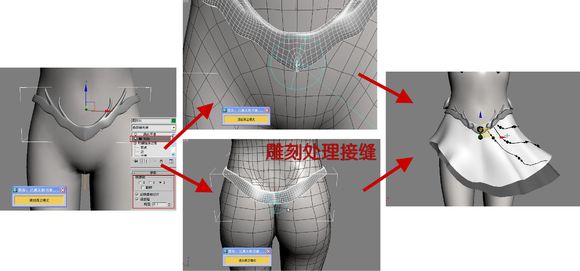

3.為腰帶添加〔對稱〕修改器，調節好參數后，把做好的部分進行對稱。使用〔繪制變形〕工具的〔軸向〕操作處理對稱的接縫處，最終完成制作，如圖 。

制作小秘技：在后續為角色做動畫時，角色的動作幅度可能會很大，裙子飄動的感也會很大，因此我們需要為角色做一個底褲。制作底褲的方法也同制作各類緊身衣服的方法相同。制作思路是在身體上分離出需要的面，使用〔切線〕工具切出衣服的形狀，將多余的面刪除后，再使用各種多邊形修改工具，比如〔軟選擇〕或者〔繪制〕變形工具對模型進行造型修正。

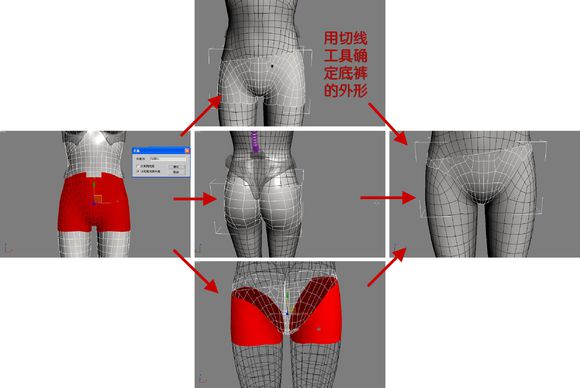

4.在腰部選擇制作底褲所需要的面，進行〔分離〕操作。使用〔切線〕工具將底褲的造型切出來。將多余的面刪除，只留下制作底褲所需要的面，如圖 。

5.為了做出美觀和前衛的感覺，將底褲的腰做成傾斜狀。

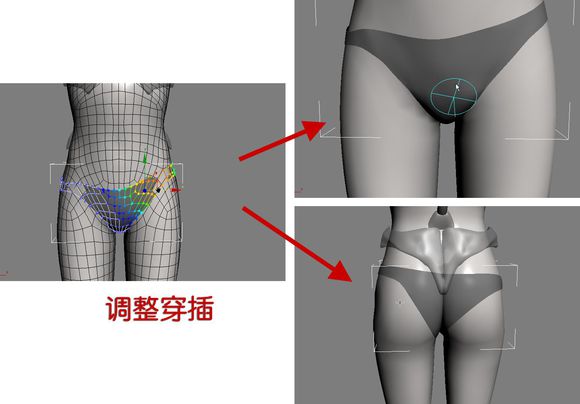

為底褲換一種材質以便于區分效果，使用〔繪制變形〕工具將底褲與身體的穿插問題解決掉，如圖 。

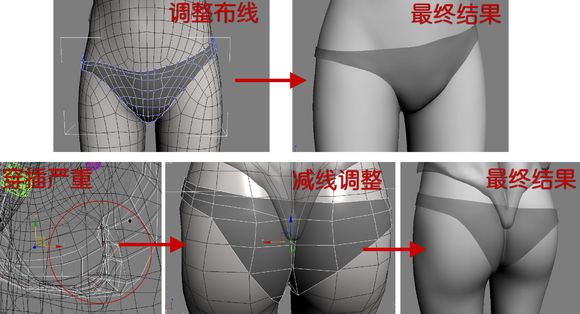

6.調整底褲的布線，消除不合理的拓撲結構。底褲臀部中縫的位置互相穿插的現象非常嚴重，使用〔塌陷〕工具減少此位置縱向上的線，并使用〔縮放〕、〔移動〕工具做出一些緊繃的感覺，從而為模型增加美感。

裙子飾品制作

我們在為角色制作衣服的時候，可以適當添加一些精致的飾品，這樣能起到畫龍點睛的作用。飾品雖然小，但卻是不可忽略細節元素的，角色如果缺少了飾品的點綴與襯托，它的最終效果也會大打折扣。

制作小秘技：制作時，可以參考一些現實中的飾品，也可以對某些飾品進行藝術性的夸張和修飾。

前面的章節中我們已經將裙子制作完成并確定好了腰帶的位置。在制作腰帶時就可加上一些飾品。這里，筆者選擇了具有中國象征性的圖案“吉祥”來作為腰部的裝飾元素。

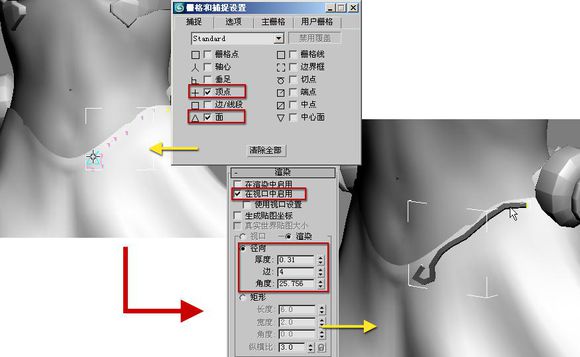

1．打開〔捕捉〕工具，并在〔柵格和捕捉設置〕中選擇捕捉〔頂點〕和〔面〕選項，在角色裙子的腰帶位置〔創建〕一根〔樣條線〕，形狀為一個抽象的祥云形狀。在樣條線〔渲染〕卷展欄中勾選〔在視口中啟用〕選項，調整〔徑向〕參數值，操作如圖所示。

制作小秘技：3ds Max中各類〔樣條線〕都可以用來調節外形和渲染方式，方便于制作復雜的、不規則的模型，掌握好這項技能，將會大大地提高工作效率。

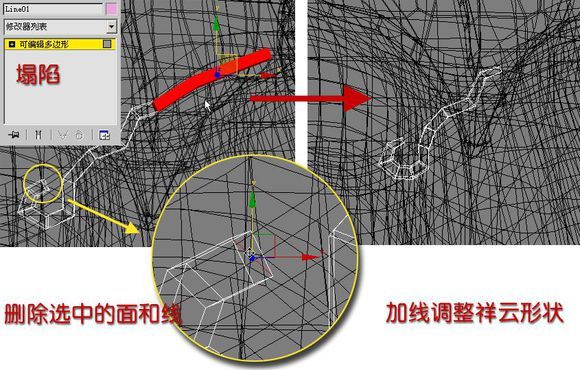

2.將樣條線塌陷為〔可編輯多邊形〕，使用多邊形工具操作，刪除祥云過于長的尾巴和塌陷后所產生的錯誤線段。最后對抽象的祥云進行加線并調整，使其更加圓滑一些，如圖 。

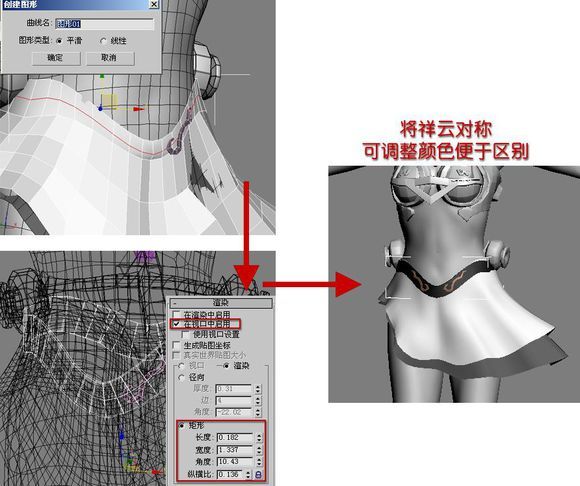

3.環形選擇裙子上腰帶位置的一圈線，用它來創建新的圖形。通過調整〔樣條線〕的〔渲染〕屬性，快速地將腰帶的形狀創建出來，再為裙子和祥云設置不同的顏色加以區別，如圖 。

4.可以為裙子的表面添加一些裝飾來增加裙子的美感。

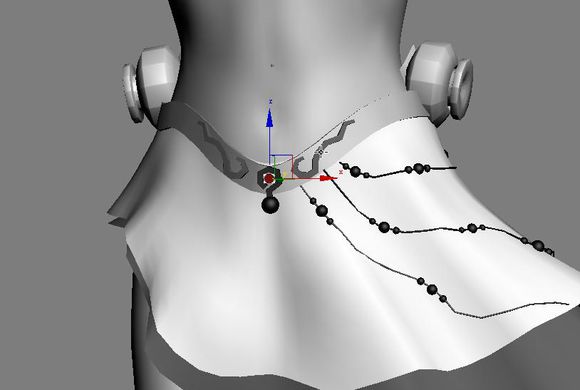

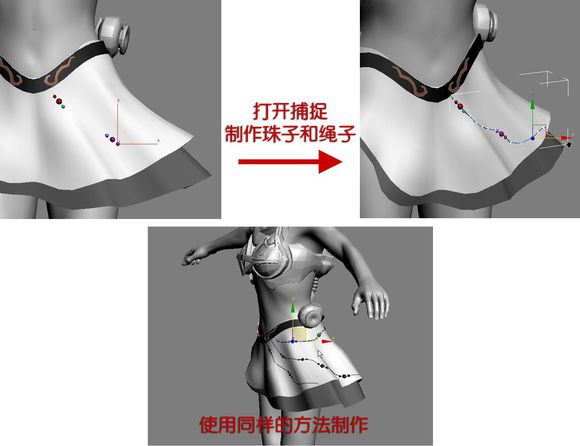

打開〔捕捉〕選項，使用〔球體〕在裙子的表面〔創建〕兩組珠子，每組由三個珠子組成，中間的珠子大兩邊的珠子小。然后，在裙子表面繪制〔樣條線〕，設置〔樣條線〕的〔渲染〕屬性，做出繩子穿起珠子的感覺。調整〔樣條線〕，不要使之與裙子的面相穿插。使用同樣的方法按照裙子的表面起伏多制作出幾組。

在裙子上制作的飾品亦有些“中國風”的感覺。在此筆者只是提供方法和思路，讀者可根據自己角色的需要來設計制作出能體現自己風格的飾品。

為了使裙子與飾品進一步統一，要使用類似的方法為腰帶再添加一些細節，如圖 。

角色頭部飾品制作

繼續為模型的頭部添加一些飾品，此處筆者添加的飾品僅作為制作思路的引導。

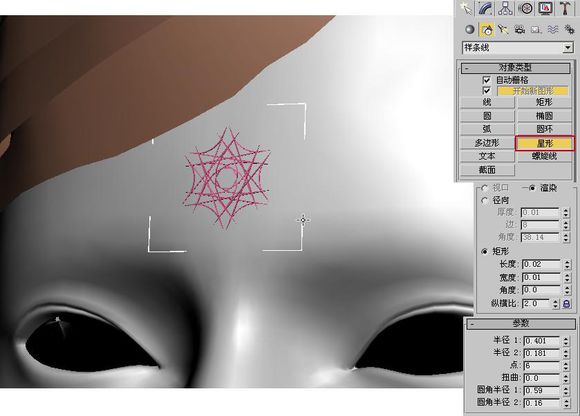

1．打開〔捕捉〕選項，在角色眉心處〔創建〕一個〔星形〕，調整其〔渲染〕選項，使之實體化顯示，并在其〔參數〕卷展欄中調節各個〔半徑〕數值，做出一個抽象圖案，如圖 。

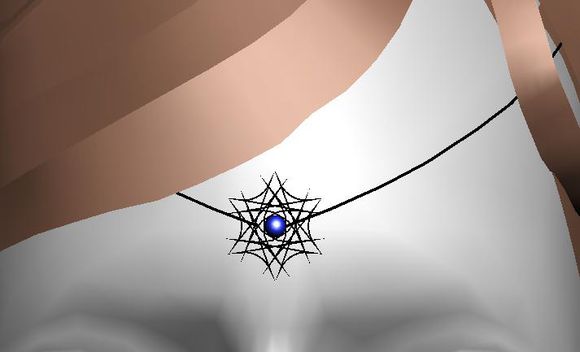

2.在〔星形〕的中心放置一個〔球體〕，做成珠子的形狀。使用〔樣條線〕工具，在打開〔捕捉〕的情況下做出眉心飾品的繩帶，要注意繩帶不能與額頭相穿插，如圖 。

3.最后為耳朵佩戴一個耳墜來更好地裝飾人物角色。

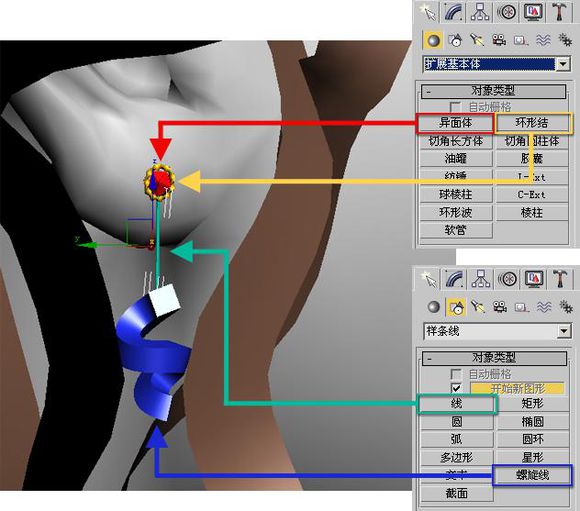

使用同樣的方法來制作耳墜，分別創建〔擴展基本體〕中的〔異面體〕和〔環形結〕來制作耳釘，使用〔樣條線〕中的〔線〕和〔螺旋線〕來創建耳墜，如圖 。

飾品絕大多數是用參數化物體來制作的。這樣能增加制作效率，最終制作出的效果也非常好。當參數化物體的屬性不夠用的時候，也能將其轉化為可編輯多邊形進行進一步調整。

角色手臂飾品制作

整體觀察模型，我們需要為角色上肢添加一些裝飾品。制作時，需要注意設計風格的統一。

首先為角色的胳膊添加一個環狀的飾品，形狀類似于中國的鏤空雕刻。

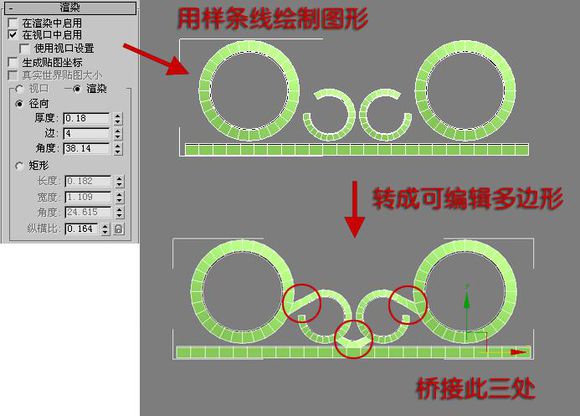

1．使用〔創建〕＞〔圖形〕中的〔線〕、〔圓〕、〔弧〕等工具繪制出如圖所示的形狀。設置〔樣條線〕的〔渲染〕屬性，使其顯示為一個有體積的〔幾何體〕。將這個圖形轉換為〔可編輯多邊形〕，使用〔橋接〕工具將沒有連接的地方進行連接，如圖所示 。

2.新創建出來的圖形可作為角色胳膊上圓環的一部分。使用〔對稱〕和〔彎曲〕修改器就可將這個圖形變成一個復雜的環狀模型。

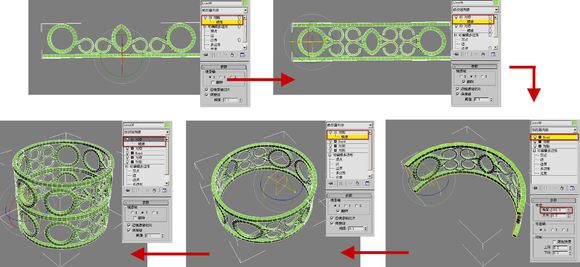

為新創建的模型添加一個〔對稱〕修改器，調整〔鏡像軸〕的〔軸向〕和〔位置〕，使其在橫向上變成兩個，是以前的兩倍；為物體添加第2個〔對稱〕修改器，調整〔鏡像軸〕的〔軸向〕和〔位置〕，使第1次〔對稱〕后的物體在其縱向上變成兩個，也就是以前的4倍；為物體添加一個〔彎曲〕修改器，調整〔彎曲角度〕為180°，形成一個半圓；為半圓添加第3個〔對稱〕修改器，調整〔鏡像軸〕的〔軸向〕和〔位置〕，使其成為一個完整的圓形。此時的模型是最原始模型的8倍；為物體添加第4個〔對稱〕修改器，調整〔鏡像軸〕的〔軸向〕和〔位置〕，使物體變成并排的兩個環，此時的模型是最原始模型的16倍。這樣就由原先的一個簡單的幾何體變成復雜且有一定規律的環，如圖 。

3.為模型添加〔渦輪平滑〕修改器后觀察模型，發現圓環的某些地方沒有連在一起，使得圓環的視覺效果下降，不必著急，此時可以使用修改器堆棧的特點，只對最初創建的環進行修改，其余的環也會跟著被修改。

進入堆棧最底層的〔可編輯多邊形〕修改器，在缺少連接的地方進行〔擠出〕操作，再回到〔堆棧〕的最高層級，整個模型就修改完畢了，如圖。

制作小秘技：環形做好后需要將它套在角色的胳膊上，但是角色的胳膊不可能是純圓形的，這樣一來，匹配上就會出現了問題。解決的方法有兩種，一是使用〔軟選擇〕工具，二是使用〔FFD晶格變形〕修改器。在這種情況下，使用〔FFD晶格變形〕修改器，會使可操作性大大提高，這也體現了使用修改器做一些參數化物體時候的重要性。

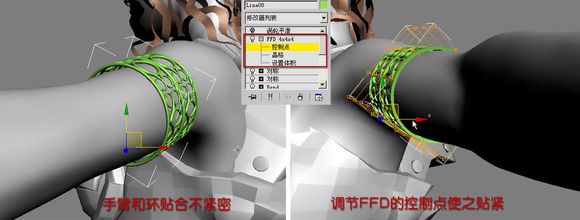

在〔圓環〕的〔渦輪變形〕修改器的線面加上一個〔FFD 4×4×4〕修改器，調整修改器的控制點，使圓環的各處弧度與角色的胳膊相匹配，如圖 。

特制護腕精細制作

1．胳膊上圓環的位置較為靠上，使得胳膊看上去還是比較單調。于是筆者決定為胳膊加上一個護腕，護腕的造型采用中國龍的龍頭作為設計元素，配合整個身體的盔甲，使風格統一。

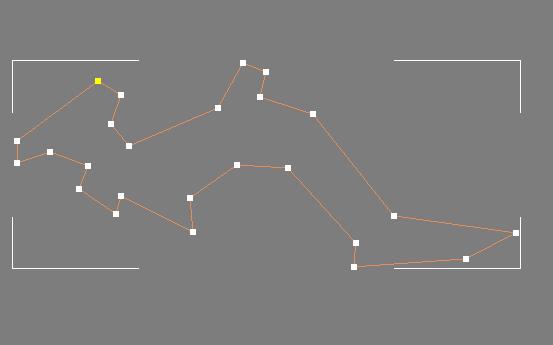

在〔前〕視圖中用樣條線建立一個抽象化的龍頭圖形，此圖形作為龍頭的上半部分，如圖 。

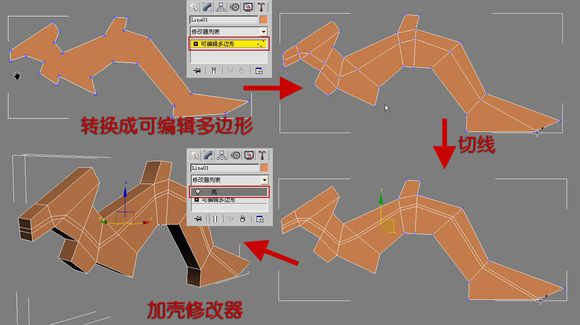

2.將樣條線轉化為〔可編輯多邊形〕，使用〔切線〕工具為只有一個面的模型切出拓撲結構，注意中間所切出的線進行〔切角〕線處理，用來制作一個凹痕，為模型添加〔殼〕修改器做出一定的厚度。

3.護腕的材質被定義為一種鋼制金屬的材質，所以護腕的邊緣不會過于圓滑?！簿W格平滑〕修改器中的一些參數，可做出一些倒角的效果。

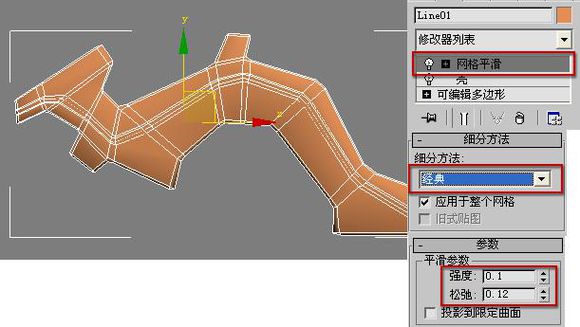

為模型添加〔網格平滑〕修改器，將〔細分方法〕設置為〔經典〕，對細分中的〔平滑參數 〕進行適當的調整，使模型達到倒角的效果。

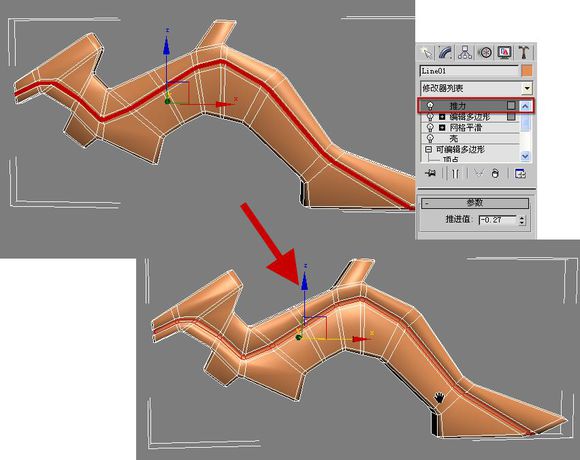

4.上一步的制作凹痕的線已經變成4根，在〔網格平滑〕修改器之上再添加一個〔編輯多邊形〕修改器，在〔編輯多邊形〕修改器的〔面〕級別選中用于制作凹痕的面中最中間的一排面，添加〔推力〕修改器，適當調整〔推進值〕，使這一圈面均勻的向內〔推進〕，產生凹痕，如圖 。

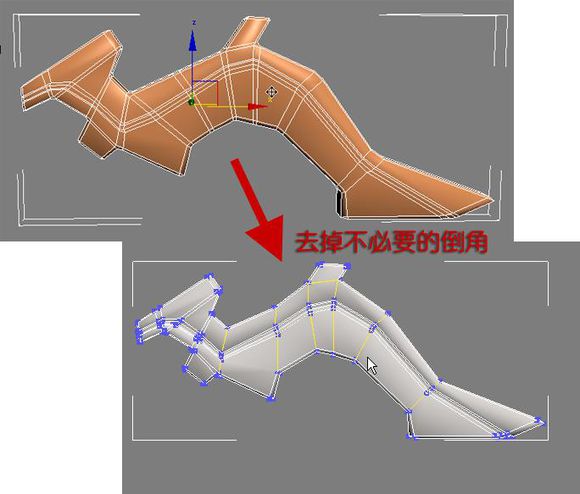

5.使用〔網格平滑〕制作倒角效果，會產生一些多余的細分線段和一些廢面，這時可以進行調整，將不必進行倒角的地方簡化。

制作小秘技：筆者在制作中為了緩解審美疲勞，將模型換了一個基礎材質，此種小方法往往能減輕一些視覺慣性。

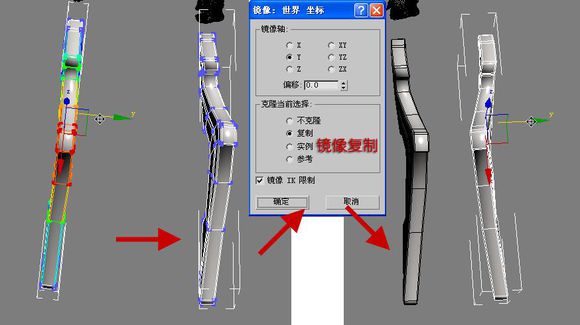

6.護腕在〔頂視圖〕上看比較單調，還需要做出一些轉折，讓整個護腕看起來更有空間感。同時為了便于觀察，可以將模型〔鏡像〕〔復制〕一個。這樣，調整的時候就可以同原來的模型進行不斷的對比了。如圖 。

〔鏡像〕〔復制〕出來的模型只是用來作對比參考的，隨時可以刪掉。

7.護腕的外形已經有了一定的轉折，但還需要在護腕的表面做一些起伏來增加細節。

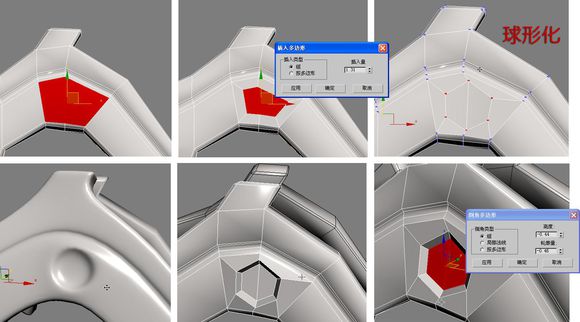

選中如圖所示的面進行〔插入多邊形〕操作，將新創建的模型的〔面〕轉換成〔點〕然后球形化，使插入產生的點形成一個圓形，再選中這兩個面倒角，產生一個簡約的眼睛，如圖 。

Tips：〔插入多邊形〕相當于一個高度為0的倒角操作。

8.此時的護手的元素相當的規整，用縮放和移動工具調整模型各處結構的寬窄及位置，將模型做的有變化有節奏，如圖 。

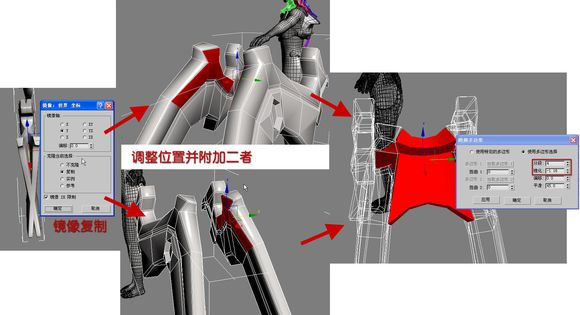

9.刪除以前〔鏡像〕復制出的作比較的模型，將模型重新〔對稱〕復制一個。這兩個模型作為護腕的一部分必須有一定的連接，在二者中間選擇一部分面，進行〔橋接〕操作，橋接參數如圖 所示。

10.〔橋接〕的面還需要一定的修改，使其看起來更加像一個龍的形狀。

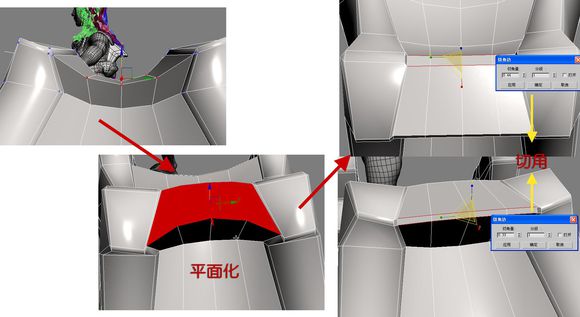

選中橋接處頂部的面將其〔平面化〕，然后提高這些面的位置，將這些面的前后兩邊使用〔縮放〕工具調整為一條直線并進行〔切角〕，如圖 。

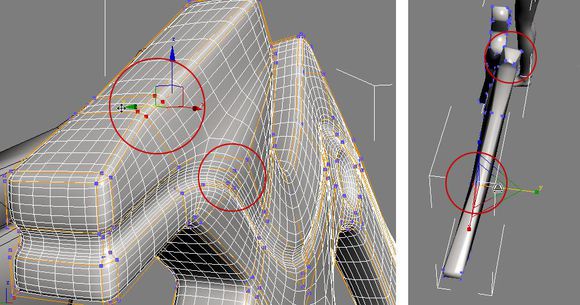

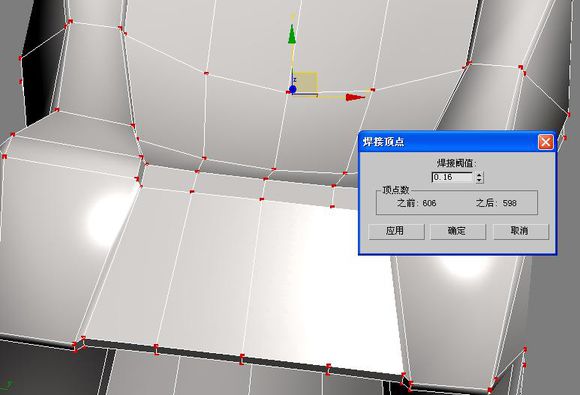

11.此處的切角操作可能會使模型產生一些位置錯誤的點，這些點在平滑的時候可能會出現問題。選中模型所有的點，進行〔焊接定點〕操作，將〔焊接閾值〕數值調至較小，如圖 。

12.繼續處理中間的連接，將接縫兩邊的細小的面進行塌陷，使之變得平整。選擇接縫頂端的面〔擠出〕并進行〔平面化〕操作，使用〔繪制變形 〕工具將頂端雕刻成一個具有龍頭特點的形態，就像是龍的額頭一般，如圖 。

（少圖）

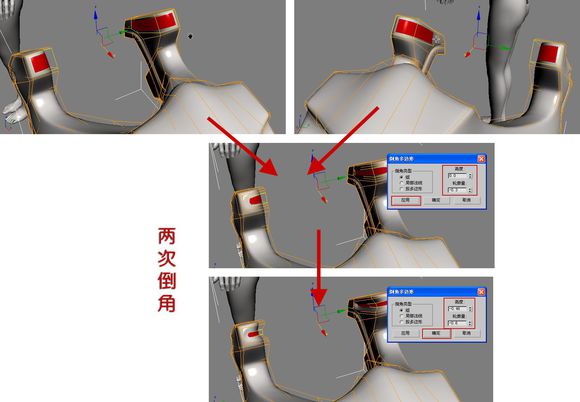

選擇護腕末端突起部分的兩排面，進行兩次倒角操作，使模型外形的平整度進一步降低，細節進一步增加，如圖所示。

制作小秘技：每一步的制作都要根據自己的設計一步步地進行調整，哪些地方需要做得尖銳，哪些地方需要做得厚重，都需要細心的進行微調，當微調進行到一定程度的時候，模型自然就會達到讓人激動的程度。

13.龍是有角的，我們制作的抽象龍護腕亦可以加入龍的犄角，只不過角的形狀也被抽象化了，在龍頭護腕的額頭后方選中兩個面進行〔擠出〕操作，增加分段及小的結構并調整其形態，制作出抽象的感覺，如圖。

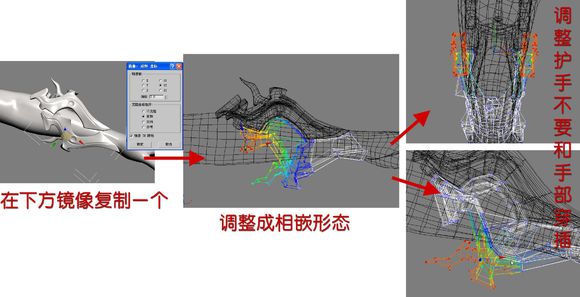

14.做到這里，我們就可以把護腕放到手腕上看看效果了，在下方〔鏡像〕復制一個，作為護手的另一半。將兩者進行調整，做出相嵌在一起的感覺，將與手臂相穿插部位的點用〔軟選擇〕和〔縮放〕工具進行調整，如圖 。

15.為了使護腕有緊緊戴在手臂上的感覺，把護腕下半部分前端的兩個突起做一個連接，做出護腕完全包著手臂的感覺。

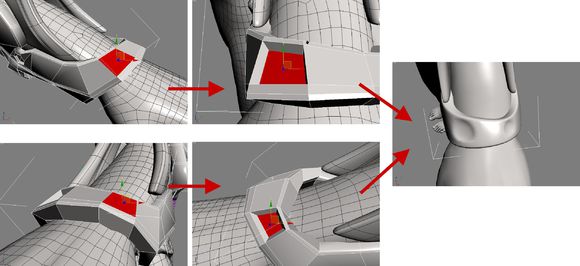

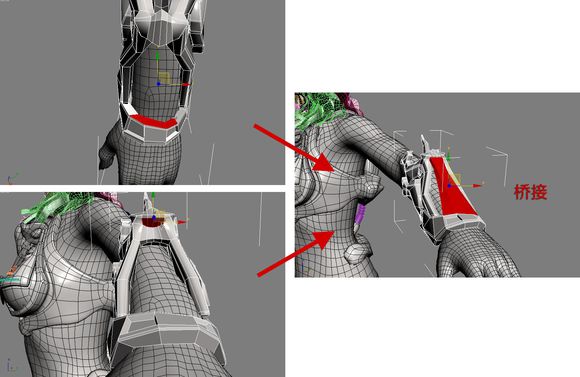

選中如圖所示的面不斷 〔擠出〕并調整方向，做出一個弧形并連到另外一端，最后兩部分的面做一個〔橋接〕，把護腕的兩邊連接到一起。

16.剛做出來的這部分在手腕之上，比較明顯，需要在上面做出一些細節來消除其單調的感覺，使用〔倒角〕工具在上面做出兩個凹陷，如圖 。

Tips：具體的形狀大家可以按照自己的喜好以及風格添加。

17.護腕的上面顯得比較空，沒有細節。選擇如圖的兩部分面進行〔橋接〕的操作。

Tips：龍的眼睛比較重要，古代更有畫龍點睛一說。這個抽象化的龍頭護腕是一個簡化的龍頭，利用一種簡化的方式去表達龍的形態。眼睛這個元素亦可以用簡單的方式去表達。

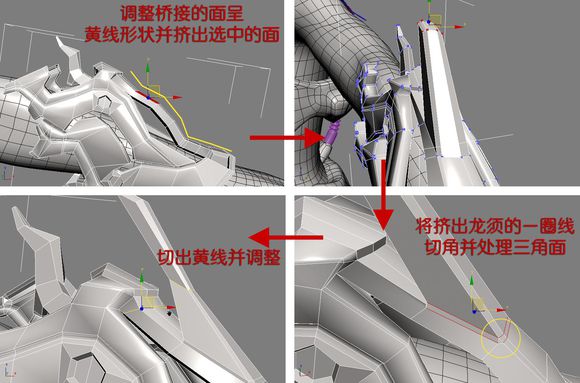

18.對上一步橋接出來的面進行細分，并調整其形態，中間空出一個類似于眼睛的形狀，抽象化的表達龍的眼睛。在眼睛的上方選擇3個面進行〔擠出〕操作，做出龍須的感覺。進行細節的調整并處理產生的三角面。如圖 。

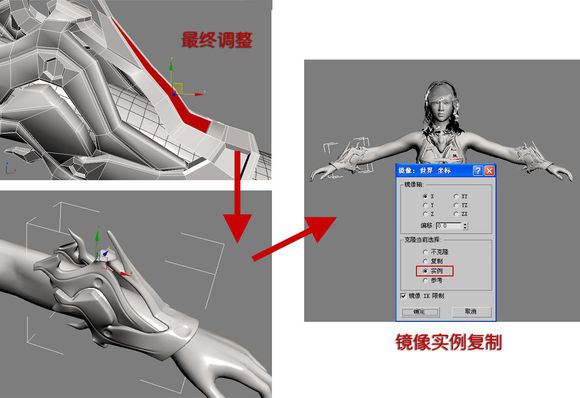

19.選擇龍須前方平坦的面，進行〔倒角〕操作，做出一個凹陷的槽，最后將護腕〔鏡像〕復制到另一邊的手臂上，完成制作，如圖 。

盔甲服飾的制作到此就基本完成了，在日常建模過程中所用到的各種方法我們基本也都涉及到了，大家在理解和掌握這些方法之后就可以根據自己的想法，設計和制作出獨一無二的服飾了。
