3DMAX建模教程之女性角色模型（二十八）

護腳的制作

下面我們開始進行護腳的制作。

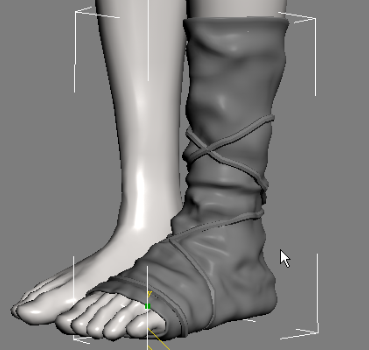

護腳實際是包裹腳部的一塊較厚的布料，可以起到保護腳的作用，制作后的效果如圖所示。

1．利用腳的模型選擇護腳的大體形狀

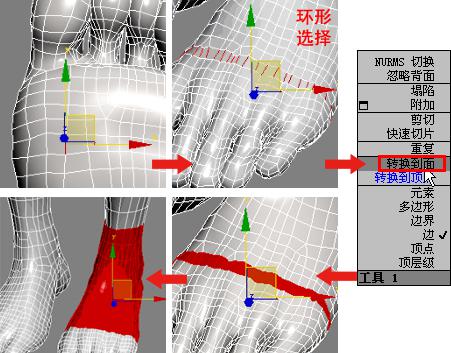

護腳的外形與腳大體相同，所以可以利用腳的模型將護腳的大體形狀制作出來。進入〔可編輯多邊形〕的〔邊〕層級選擇腳的一段縱向線，并用〔環形〕選擇的方式將一圈線全部選擇，使用〔轉換到面〕工具將其轉換為面，從所選中的一圈整齊的面繼續向后選擇，利用鍵盤上的Ctrl加選和Alt減選鍵將護腳的形狀選擇出來，詳細操作如圖所示。

面邊緣選擇整齊后，使用〔擴大〕工具適當放大面選擇的區域，上邊緣選擇到靠近膝蓋的地方即可，如圖所示。

2．分離出護腳模型并對其布線進行調整

至此，已經在腳的模型上選擇出了制作護腳大形所需要的面了，這時執行〔分離〕操作，并且在分離面板中勾選〔以克隆對象分離〕，將護腳的模型克隆分離出來，從而不破壞原始的腳的模型。

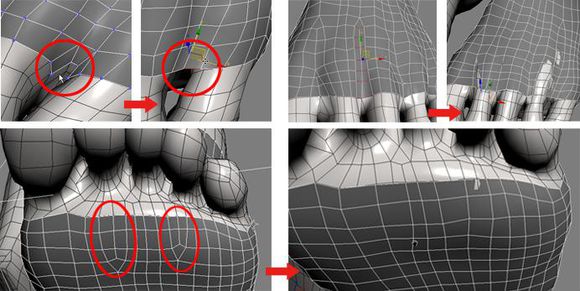

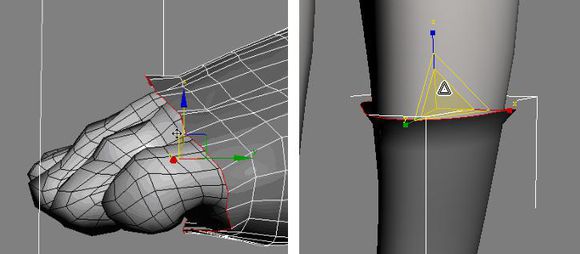

為護腳的模型添加〔推力〕修改器，適當調大〔推進值〕，讓護腳與腳分離開，不要緊貼在一起。對不整齊的邊線進行處理，刪除不規整的點，塌陷不必要的邊，如圖。

護腳是一個裹在腳上的物體，不存在前面細節多，后面細節少的問題，所以護腳的布線應該是比較均勻的，觀察護腳模型我們會發現其布線比較混亂，下面就對護腳的布線做一些調整。將護腳前面一并為三的面變為一并為一，如圖所示。

3．簡單雕刻護腳的外形

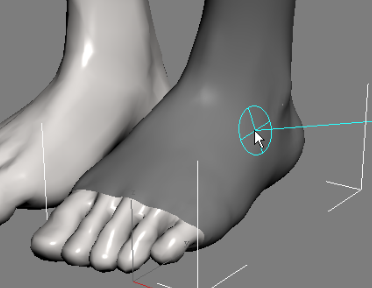

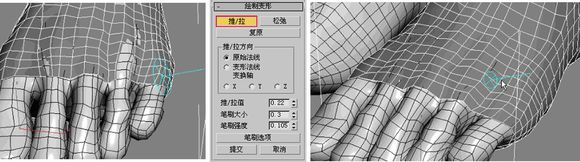

將護腳上混亂的布線規整后，就可以對其進行簡單雕刻了。使用〔可編輯多邊形〕層級下的〔繪制變形〕卷展欄中的〔推/拉〕工具對護腳進行調節，讓其與腳分開一段距離，不要重合在一起。雕刻時可適當調節雕刻的軸向、筆刷大小以及強度等參數。雕刻后的效果如圖。

雕刻完成后，再為其添加〔推力〕修改器，適當加大〔推進值〕并將其進行〔塌陷〕，然后為其添加一個〔渦輪平滑〕修改器，效果如圖所示。

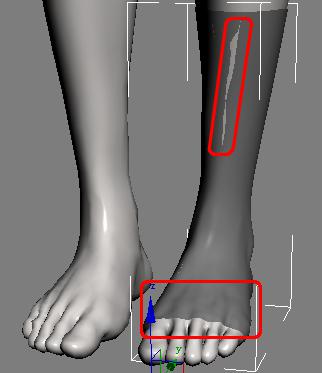

經過觀察以后發現，護腳與腳和小腿處仍然有一些重合的現象出現，并且護腳腳背處包含了過多的腳部細節，失去了較厚布料的質感，下面就要對這些問題進行處理，讓模型更加平滑?；氐健部删庉嫸噙呅巍常褂谩餐?拉〕工具對護腳進行調節，讓護腳看起來更像是一塊厚實的布料包裹在腳上，最后效果如圖所示。

4．雕刻護腳褶皺細節

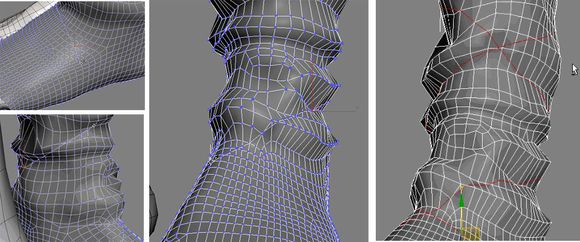

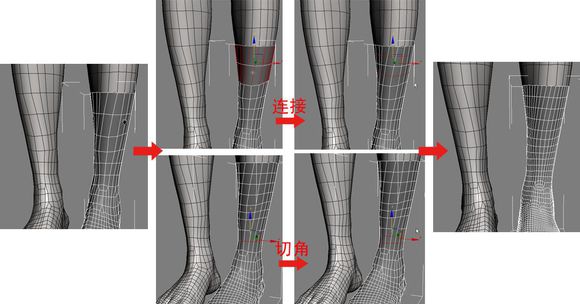

護腳小腿部分的模型，要做出布料包裹后所產生褶皺的效果，觀察模型的布線發現，模型的布線較為稀疏，不足以制作出褶皺的細節，所以要給護腳模型的小腿部分加線。〔循環〕選擇布線稀疏部分的線段，使用〔連接〕和〔切角〕命令使布線更為密集，具體操作見圖所示。

選擇開口處的邊線，將其調大，因為開口處的布料會略微向外張開的。

現在可以將整個護腳進行塌陷了，這時模型的線條就比較密集了，有利于下一步對護腳包裹到小腿部分的褶皺進行雕刻。給護腳模型添加一個〔渦輪平滑〕修改器，回到〔可編輯多邊形〕層級，就可以開始對褶皺雕刻了。使用〔推/拉〕工具對護腳進行雕刻，雕刻的時候注意布料的垂墜感覺和褶皺的真實感。

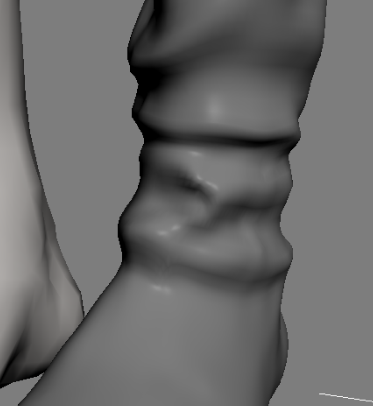

詳細過程見視頻教學，雕刻出來的效果如圖所示。

5．制作捆綁護腳的麻繩

護腳的布料是不具備彈性的，想讓它牢牢地包裹在腿上，必須要一根麻繩將其捆住，下面就來制作捆綁護腳的麻繩?？寺∫粋€護腳，并將原來的模型隱藏，利用現有的護腳模型來制作麻繩。

直接在護腳模型上進行切割處理，切出來的線即是麻繩的原始模型，如圖所示。

注意：這里不采用樣條曲線，因為創作的樣條曲線很難完全依附在模型上，用捕捉鎖定的方式效率又很低，所以采用直接在模型上切點的方式創建麻繩。

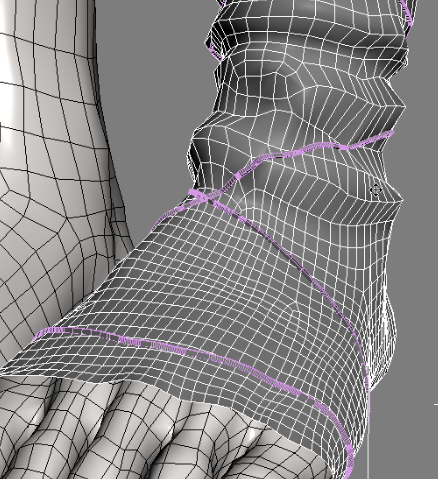

在模型上切出麻繩交叉纏繞的線形，然后進入〔邊〕層級，選擇切出的麻繩形狀，如圖。

在〔邊〕層級下，選擇〔編輯邊〕卷展欄中的〔利用所選內容創建圖形〕工具，將線條轉換為樣條線，效果如圖所示。

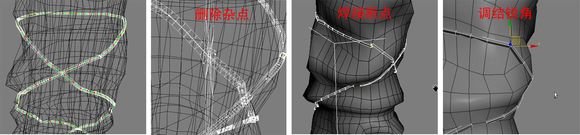

經過觀察發現樣條線可能存在問題，那是因為在切點的過程中有些點沒有連接在一起，或有一些多余的雜點，所以要對多余的雜點進行刪除，〔焊接〕斷開的點，調節過于銳利的角點，就可以解決這些問題，具體操作如圖所示。

調節好麻繩的線形以后，進入〔渲染〕卷展欄，將〔厚度〕和〔邊〕的數值調大，增加麻繩模型的精細度。

最后再使用〔推/拉〕和〔松弛〕工具對護腳進行適當的雕塑，使其符合麻繩捆綁后的效果，有被勒下去和突出來的細節，給護腳加上〔殼〕修改器，并為其添加〔渦輪平滑〕，這樣就完成了護腳模型的制作效果如圖所示。

6．制作另一只護腳

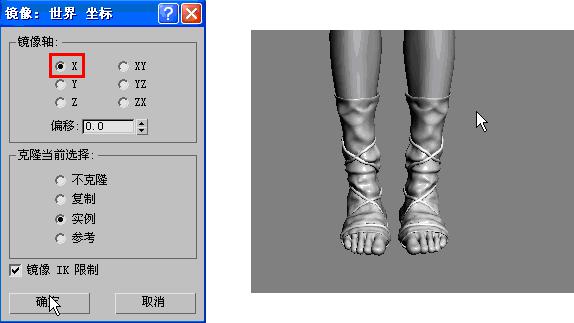

已經制作好一只護腳以后，另一只護腳只需要使用〔對稱〕工具復制出來即可，注意一定要在使用世界坐標的情況下進行對稱，最后效果如圖所示。
