3DMAX建模教程之女性角色模型（三十一）

修改腳部布線

1．與修改手部低模一樣，先移除類似于對角線的線，如圖所示。

制作小秘技：這里沒有對腳趾的線進行處理是因為后面我們會把腳趾部分全部刪除，重新制作。低模的腳趾不需要腳趾的細節，也不需要五指分開，因此，把整個腳作成一個襪子的形狀就可以了。

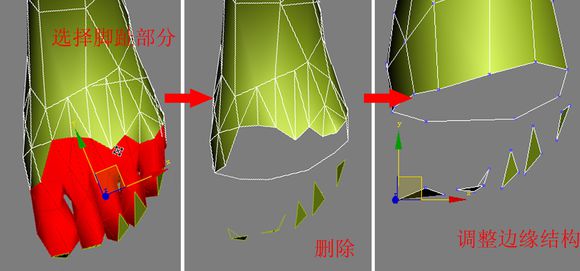

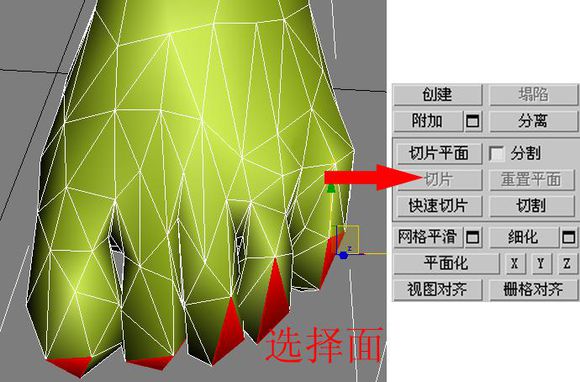

2．處理腳趾。選擇腳趾頂部的面，把它們分離出來，然后選擇所有的腳趾，將其刪除，如圖1和2所示。

圖1

圖2

制作小貼士：不刪除指尖頂部的面是為了確定新創建出來的腳趾的位置，這些面起著輔助參考的作用。

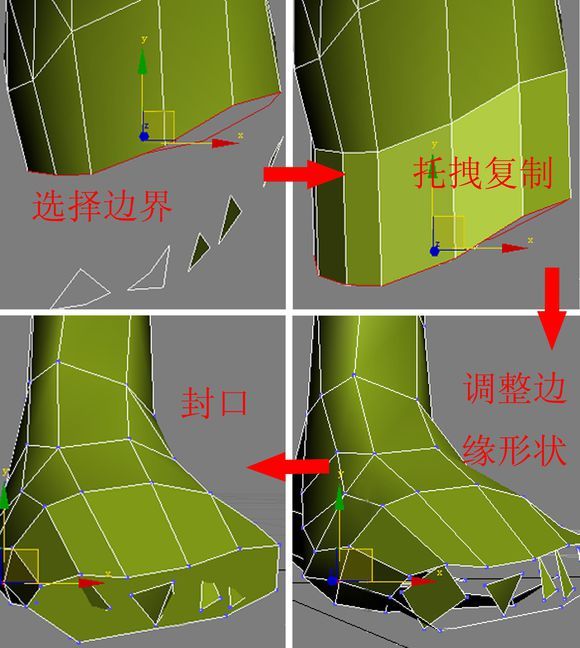

3．選擇邊界，按住鍵盤Shift鍵拖曳出新面。然后改變邊緣的形狀，使其與腳趾尖的面大致吻合，即可進行〔封口〕操作，如圖所示。

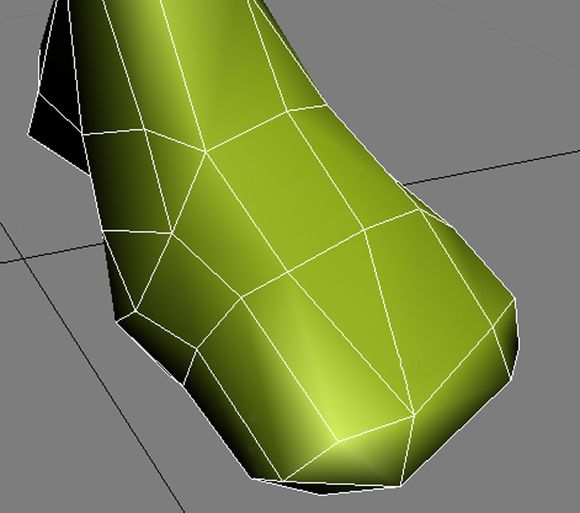

4．通過切割、移除、拖動點的方式來調整腳尖的結構，調整滿意后將之前保留做參考的面刪除，調整完的腳趾結構如圖所示。

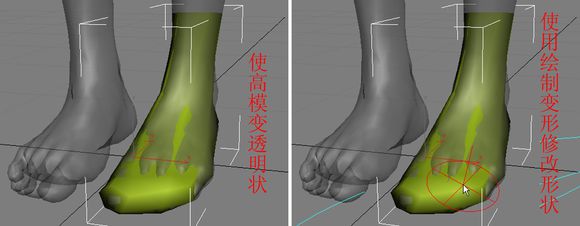

5．最后，為了讓低模的法線貼圖效果與高模一致，調整低模形狀使之盡量與高模相匹配。其方法和手部的調整一樣，如圖所示。

制作身體與盔甲低模

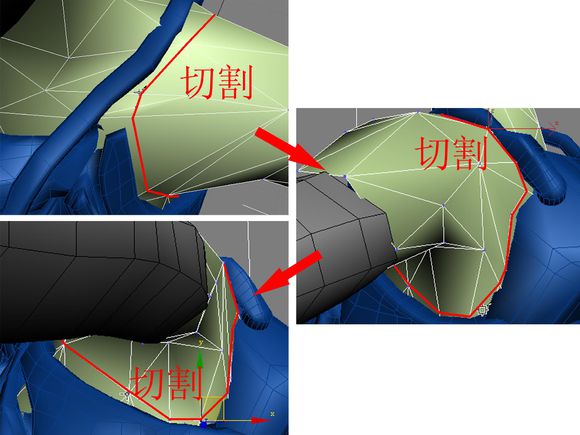

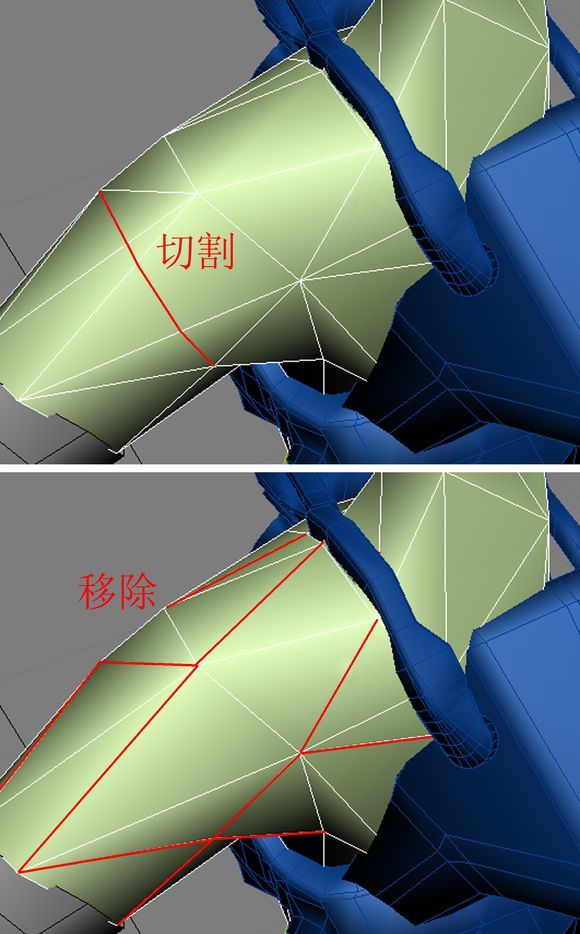

制作小貼士：為了節省面數，我們把身體和盔甲連接在一起。1．使用〔切割〕命令，沿著盔甲和背帶的形狀切出一圈線，將這圈線作為手臂與軀干的連接線，這也是肩膀的主結構線，如圖所示。

根據這樣的布線結構再進行切割，并移除類似于對角線的線，如圖所示。

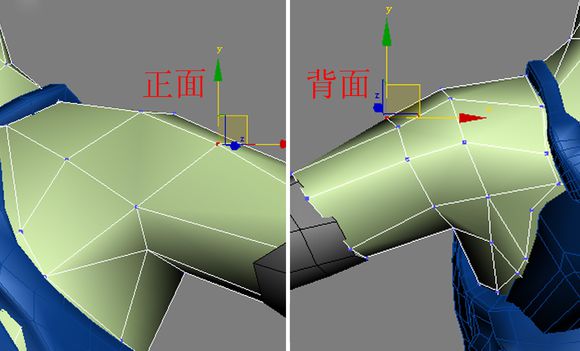

調節好的結構如圖所示。

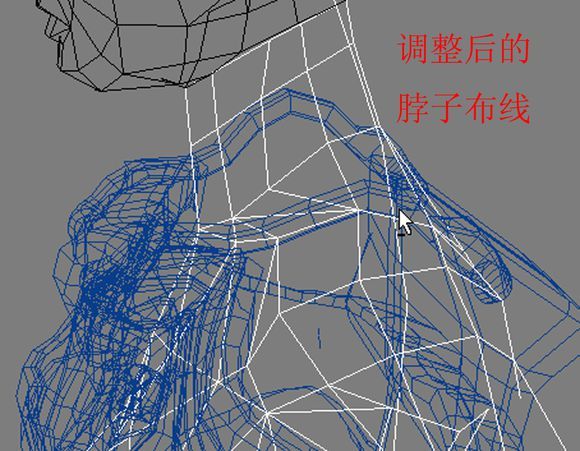

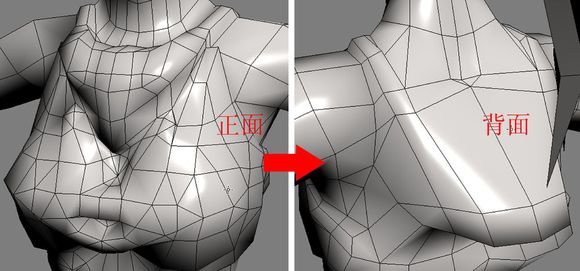

處理脖子上的布線，調整完后的結構如圖所示。

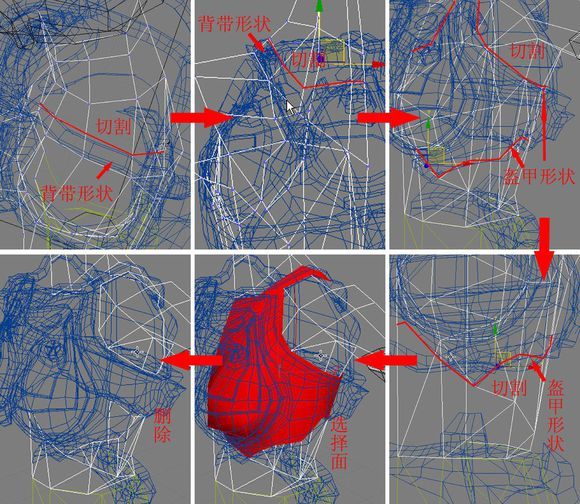

使用〔切割〕工具在身體上切出整個盔甲的形狀，包括肩膀處的背帶形狀，然后選擇身體模型上盔甲形狀的所有面，將其刪除，如圖所示。

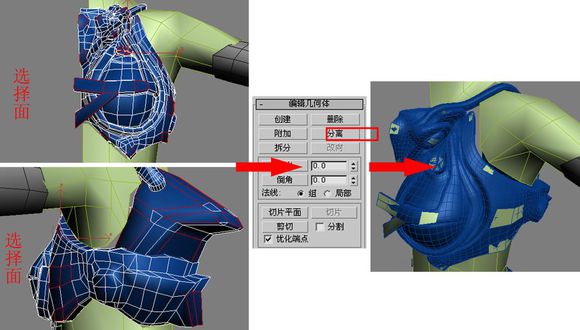

5．選擇盔甲高模的幾個凸起面和凹陷面，將它們以克隆的方式分離，如圖所示，盔甲上綠色的面為分離出的面。

制作小貼士：分離出來的面是用來制作盔甲的，之所以分離面時選擇凸起面和凹起面，是為了更準確地確定盔甲低模的空間形狀。

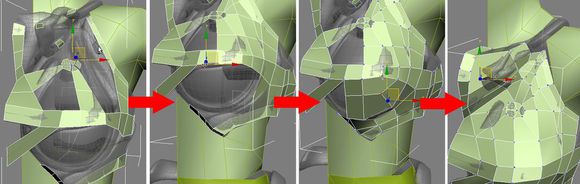

6．通過使用〔橋〕命令和托曳復制邊的方法創建出盔甲低模的其他面，盔甲大體成形以后將高模變為透明狀（按下鍵盤Alt+X鍵），進一步細致調整低模的結構，盡量使高模與低模的結構一致，如圖所示。

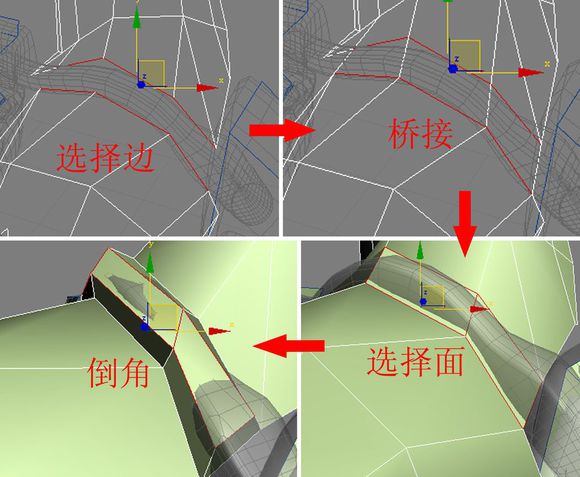

7．選擇如圖所示的邊，進行〔橋接〕處理，之后再選擇橋接出的幾個面，對其進行〔倒角〕操作，如圖所示。

這樣，背帶的效果就出來了。

8．使用〔封口〕、〔橋〕、〔塌陷〕命令以及托曳復制邊的方法再把鏤空的面修補上，讓其成為一個完整的模型。

經過上面的步驟，盔甲和身體就制作完成了，如圖所示。

制作腹部與腰間盔甲

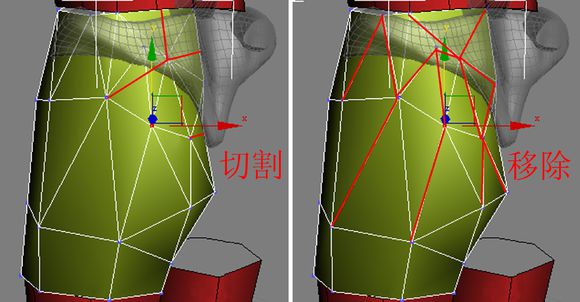

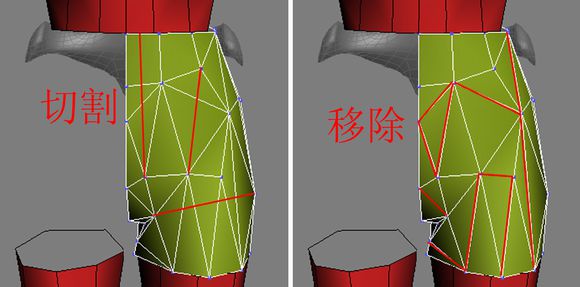

1．腹部的結構較為簡單，通過〔切割〕和〔移除〕操作把這部分結構整理出來即可，如圖1和圖2所示。

圖1

圖2

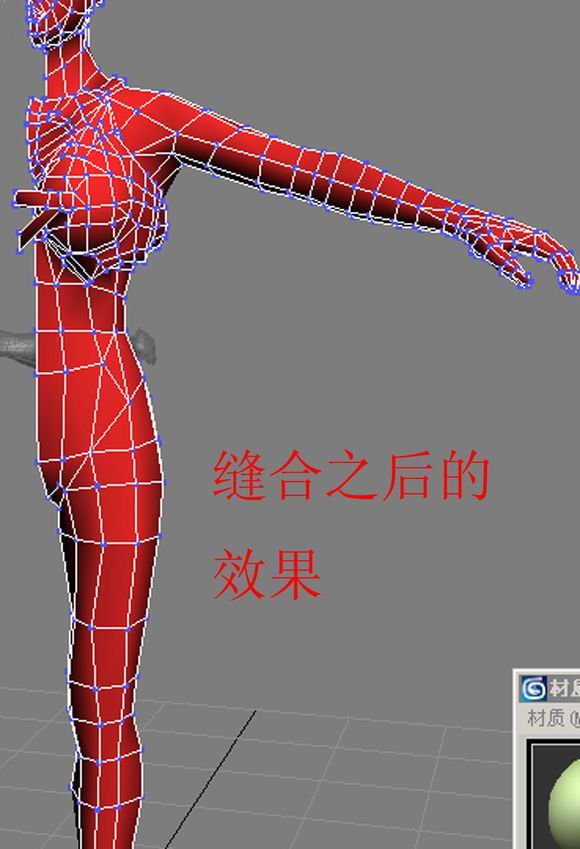

2．現在除腰部盔甲以外，身體各個部位的低模都修整完畢了，這時我們將各部位的邊緣縫合起來，縫合完的效果如圖所示。

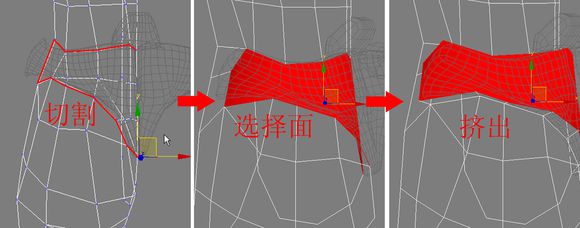

3．在低模上使用〔切割〕命令，沿著高?？椎倪吘壡谐鲈摽椎男螤?，之后選擇這個形狀中所有的面，進行擠出處理，擠出時采用〔局部法線〕方向擠出，如圖所示。

處理膝關節及肘關節布線

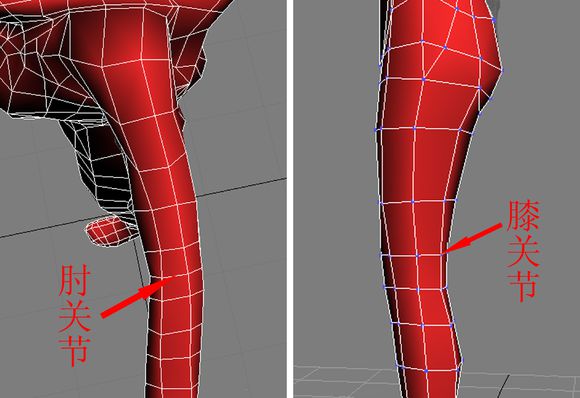

這兩個部位的布線如圖1所示。

制作小秘技：單從模型上看，并沒有發現這兩處的布線有何不妥，但我們在制作模型的時候需要對后續的制作環節考慮周全，人物低模主要是為游戲制作而服務的，而這種結構的關節一旦運動起來，是不會按照真實運動的狀況改變關節處形態的。所以我們必須修改這里的布線結構，使得關節處的模型在后面制作動畫時的效果更加自然?，F實中人體的小臂在旋轉時，肘窩處會產生擠壓，鷹嘴凸會隆起?？紤]到這樣的運動規律，肘窩處的布線就要比鷹嘴凸的少。

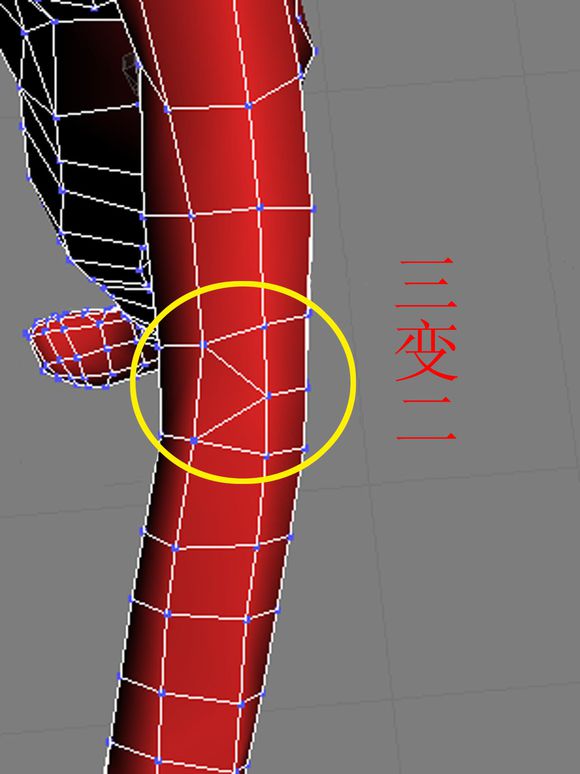

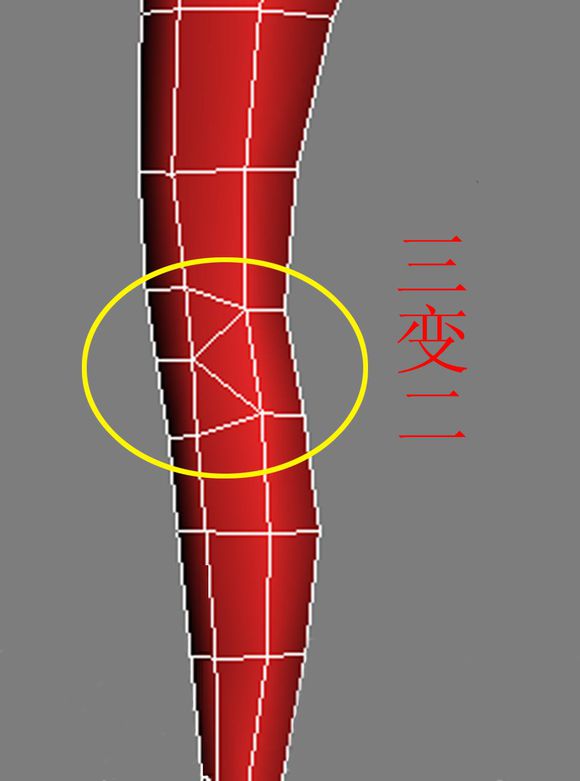

1．在這里我們采用三變二的方法來修改，修改后的布線如圖所示。

2．腿部的結構也是如此，修改后的布線如圖所示。

這樣一來，再對低模做動畫時，就不會出現因肢體的旋轉而導致關節處不自然的狀況了。
