3DMAX建模教程之女性角色模型（十七）

多角度觀察勾勒身體外形

1．至此，身體的側面輪廓基本調節完畢了，我們從〔透視〕圖來觀察平面的狀態?！财矫妗超F在只是一個面片，并沒有體積，而人的身體是一個有體積的模型。下面選擇該〔平面〕，添加〔殼〕修改器，適當設置〔外部量〕，使其大小接近骨骼的正面輪廓大小，就可以使平面產生體積了，如圖所示。

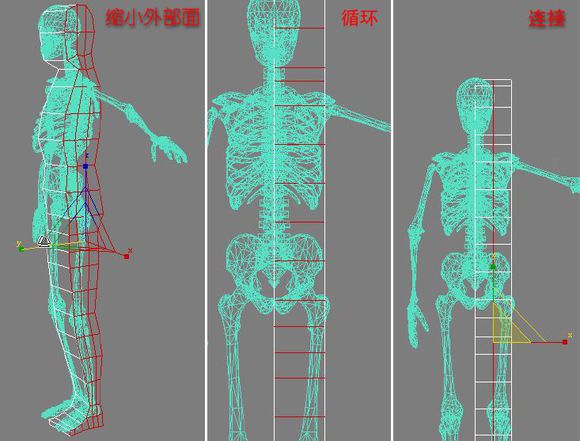

2．將具備了體積的〔平面〕轉換成〔可編輯多邊形〕，對它進行編輯。在〔可編輯多邊形〕的〔面〕層級下選中其外側的面，使用〔縮放〕工具適當縮小該面的面積（主要在其Y軸方向上進行縮?。?，這樣可以產生符合人體輪廓的弧度。使用〔循環〕選擇〔連接〕的方法為該幾何體的縱向添加段數，以方便進行后面的調節，如圖所示。

3．有了上步〔連接〕后的分段以后，就可以在〔前〕視圖中將正面輪廓的細節做出來了。在〔前〕視圖中，進入〔可編輯多邊形〕的〔點〕層級對幾何體的正面輪廓進行調節。脖子、胸腔、胯部、膝蓋等處，在〔邊〕層級都需要使用〔連接〕〔切角〕工具增加段數以調節出其曲線形狀，腿部的形狀略顯特殊，需要細致調節，具體調節過程如下圖所示。

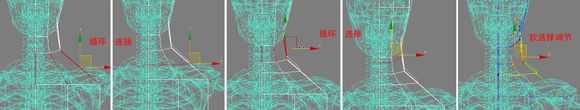

脖子的調節：

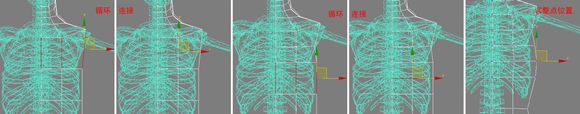

胸腔的調節：

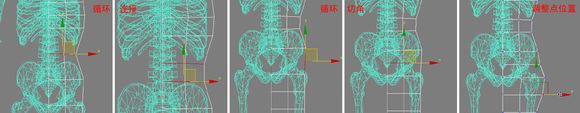

腰及盆骨的調節：

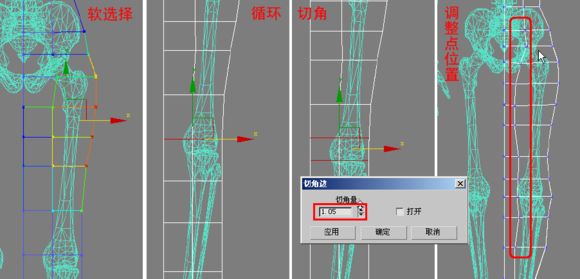

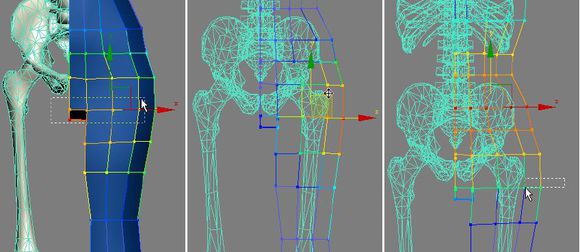

4．下面來調節腿的結構，先利用〔軟選擇〕調節胯部的曲線，觀察布線可以發現膝蓋部位的線段太少，不利于膝蓋部位骨骼肌肉細節的制作，先用〔切角〕工具為膝蓋增加分段，然后調節點的位置。調節時注意，以〔連接〕出的線為大腿的外形進行調節，而不是人體的中心線。中心線是在創建人體時為了更好的控制外形而使用的，在后面的制作中會將其刪除，如圖所示。

制作小秘技：〔切角〕工具也是在布線過于稀疏時經常使用的一種增加線段密度的方法。

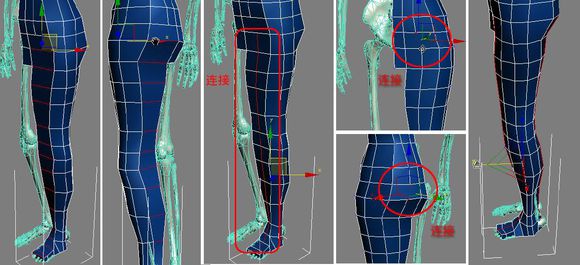

5．再從〔透視〕圖觀察，人體正面和側面都是垂直于地面的，不符合人體的柔和曲線。使用〔循環〕工具選擇幾何體側面中間部分的一排邊，配合鍵盤上Alt鍵減選幾何體內側、腳部和肩部以上的邊，然后將所選擇的邊向身體外側移動，這時側面的身體就變得圓潤了，如圖所示。

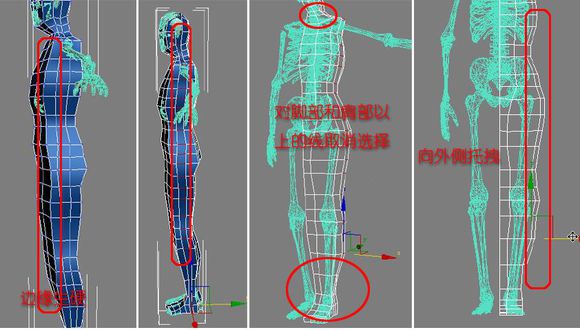

6．這時模型看起來仍然比較尖銳，這是因為正面與側面相接部分的邊緣過于生硬，下面需要通過調節線的位置將尖銳的邊緣變得圓滑，從而符合人體的柔和曲線。選擇正面與側面、背面與側面相接的兩條邊，將腳部和肩部以上的邊取消選擇，然后將選擇的邊向模型內部拖曳，使身體各個面的過渡變得圓滑，如圖。

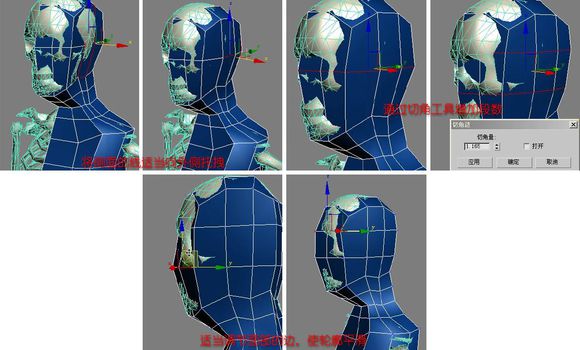

7．身體變得較為圓滑了，由于剛才調整身體的時候排除了頭部的線段，所以這里要單獨對頭部進行調整。將頭部外側的邊適當向外托拽，使頭部曲線更圓滑。通過〔切角〕工具，為頭部添加段數，方便進行后面的調節。對面部的邊做適當調整，使頭部曲線變得平滑，如圖所示。

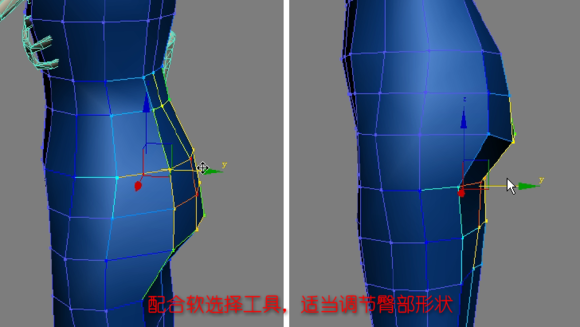

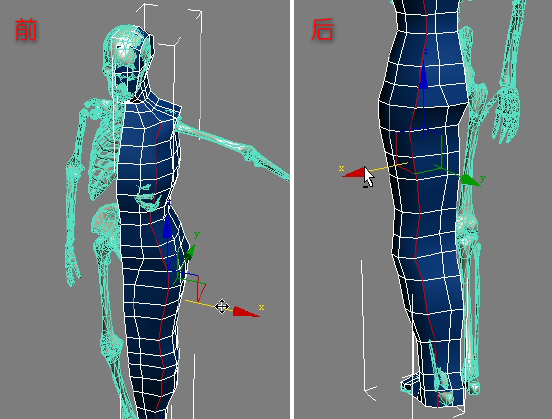

8．頭部調整好后，再觀察身體其他部位。臀部線條仍然很生硬，需要對其進行調整。配合〔軟選擇〕工具，調節臀部的形狀，使其圓潤并略微上翹，如圖所示。

調整身體布線，使模型表面圓滑

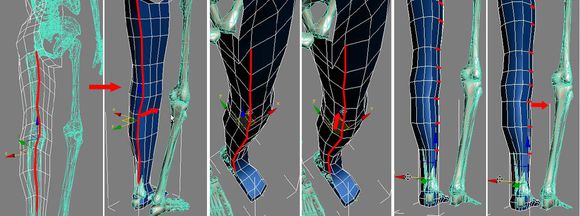

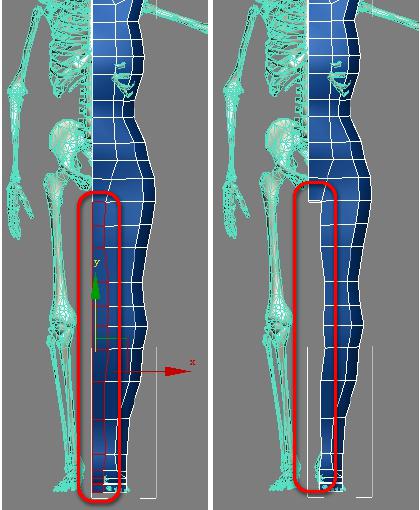

1．觀察腿部的面，仍然是垂直于地面沒有任何弧度的。將腿部內側沒有用的面刪除掉，留下之前調整好的腿外形的邊線，留待后面做進一步的處理，如圖所示。

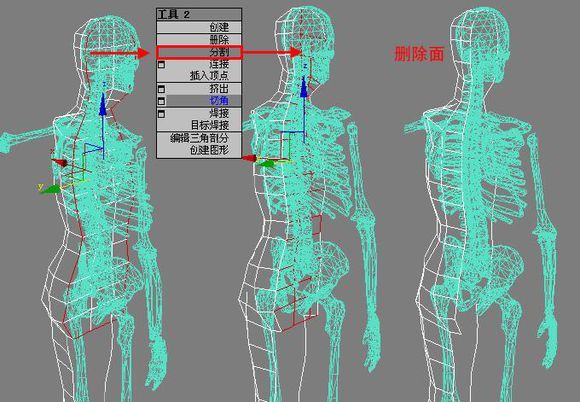

2．將上身內側的面也刪除掉，先選擇上身內側的一圈線，然后使用〔分割〕工具，將面單獨分割出來，最后再選擇刪除，現在已經將模型中心軸處的面全部刪除了，如圖。

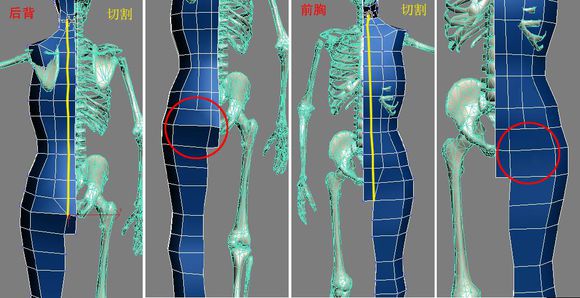

3．現在需要對身體做進一步的調整，首先要對模型的布線做細致的調整。為胸前和背后縱向加線，對背部靠近中間的部分進行加線處理，將新加線的胯部的邊刪除掉，因為這里的線條是應該與腿部相連的，如圖所示。

4．下面將胯部與腿部的線條接連起來，由于腿部線條分布稀疏，對腿部的中間部分進行加線處理，〔循環〕選擇胯部和腿部的線段，使用〔連接〕工具為其添加一條線，將胯部的斷線連接起來。最后將連接工具添加的線條〔循環〕選擇，然后使用〔縮放〕工具在Y軸方向放大，腿部的線條就變得更加圓滑了，如圖所示。

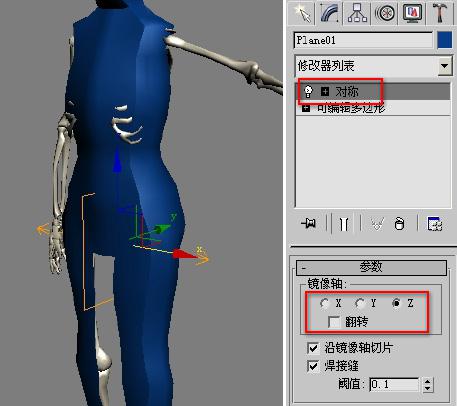

5．對腿部的修改告一段落了，接著為模型添加〔對稱〕修改器，觀察其對稱后的形態，模型下身中間大塊面積是空的，沒有封口，下面我們來處理這些沒封口的部分。如圖所示。

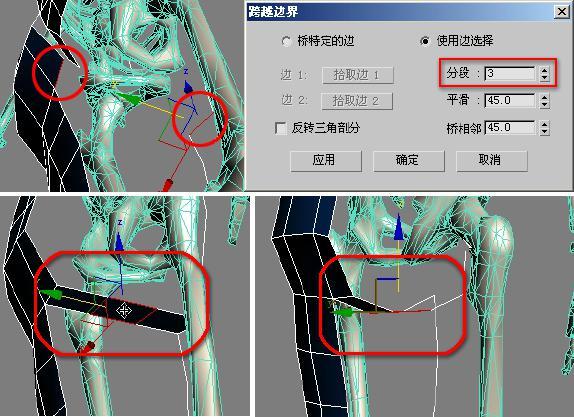

6．先對兩腿中間骨盆處的空缺進行處理，選擇骨盆下部前后的兩條邊，使用〔橋〕接工具，〔分段〕數設為3，然后對〔橋〕接所生成的面進行調整，使其曲面平滑，如圖

所示。

7．制作中整體觀察模型發現盆骨的位置偏下，配合〔軟選擇〕，將腰部和胯部適當向上提，如圖所示。

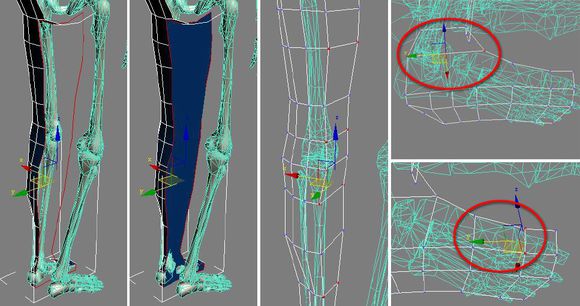

8．盆骨下面的開口就處理好了，再來處理腿部內側的開口。選中腿內側的輪廓，使用〔封口〕工具創建新的面，再將這個面兩邊對應的點〔連接〕起來，腳部內側面上的點也做同樣的操作，將點〔連接〕起來，如圖所示。

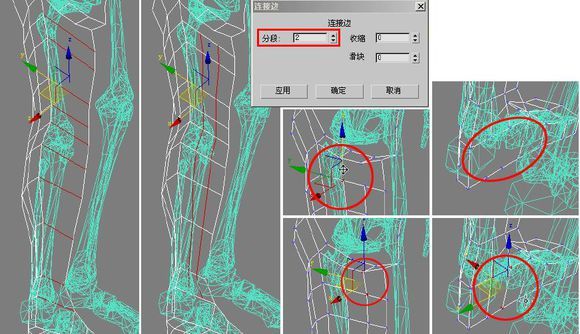

9．〔循環〕選擇腿內側剛剛連接好的這些邊，執行〔連接〕命令，將〔分段〕數設置為2。將新生成出的2條邊與胯部和腳對應的邊相連接，如圖所示。

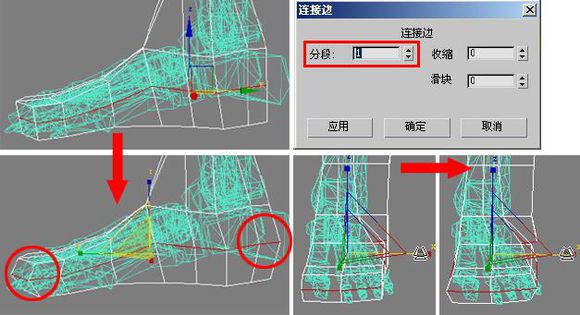

10．〔循環〕選擇腳側面縱向的線，使用〔連接〕工具進行加線處理，并使用〔縮放〕工具放大剛剛〔連接〕出的一圈線，制作出腳部的曲線，如圖所示。

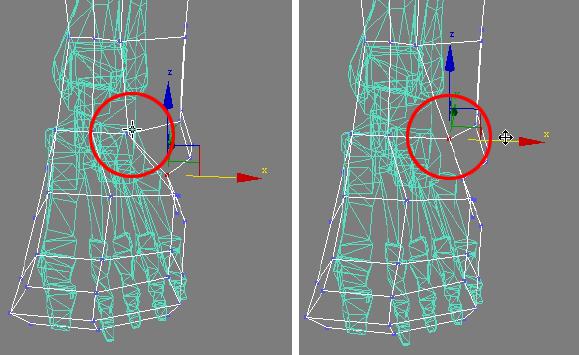

11．從正面觀察腳，腳踝部分塌陷進去了，用局部調節的方式對腳踝部分進行細節調節，將塌陷進去的點沿Z軸方向拖出，如圖所示。

12．觀察腿內側封口的面，是一個平面，沒有任何弧度，現在對這個面進行調節。首先調節腿部內側生硬的邊緣，〔循環〕選擇邊緣線，將其向腿部中心方向移動，使得轉角圓滑，如圖所示?！惭h〕選擇腿部內側的邊，將其向身體的對稱中心托拽，使腿內側具有更好的弧度，這時整個腿部的圓滑感就大體制作出來了。
