3DMAX建模教程之女性角色模型（十四）

耳朵的制作

本小節大體制作流程如圖所示。

制作小貼士：人的耳朵外形很相似，因此開始做耳朵的時候可以參照一些圖片，先做出耳朵的主線，然后再按照自己想要的結構去刻畫形態及細節。人體的骨骼結構都是非常相似的，而細節上的差別正是影響人與人長相不同的決定性因素。

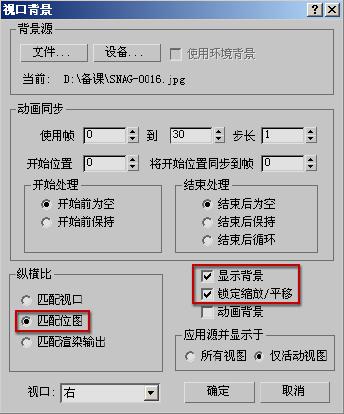

1．在〔右〕視圖背景中導入配套光盤中提供的一張耳朵的圖片，視口背景設置如圖所示，圖片可以跟著視圖的縮放平移而動。

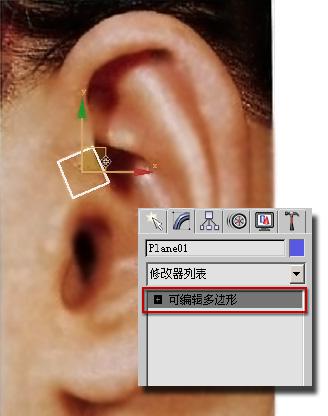

2．在〔右〕視圖參考圖片上創建以一個〔平面〕，調整位置和大小如圖1所示 ，將平面轉換為〔可編輯多邊形〕以便進行操作。

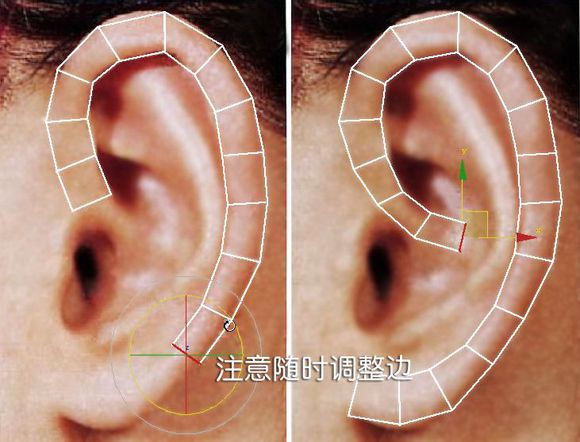

3．進入〔可編輯多邊形〕的〔邊〕子級別選擇平面的邊，使用鍵盤Shift+〔移動〕命令將面沿著耳輪的位置延伸，拖曳時，要隨時調整邊的方向和大小，使得整個弧度和耳朵的結構相符，如圖2所示。

圖1

圖2

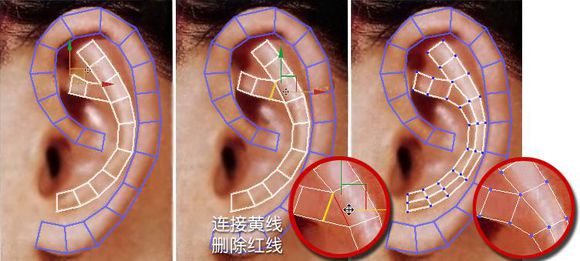

4．使用同樣的方法做出對耳輪。對耳輪是微微突起的，制作時，可以在對耳輪中間切出一根線，略微調整其布線，如圖所示。

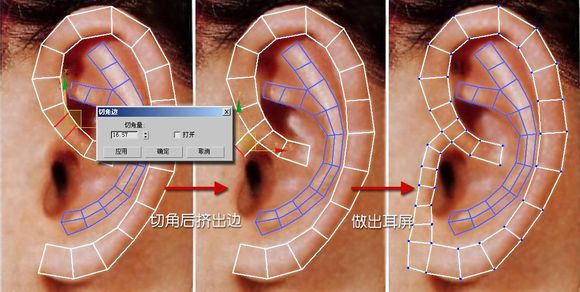

5．這個9字形狀的耳輪和Y字形狀的對耳輪就做好了，只剩下耳屏沒有做。在耳輪處合適的線上進行切角，在切出來的面上按鍵盤Shift鍵拉擠出耳屏，如圖所示。

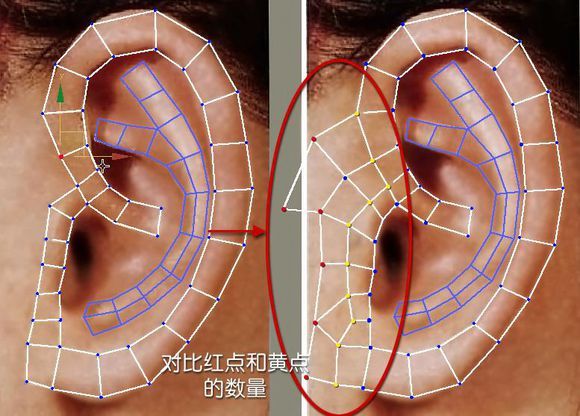

6．這里還要考慮到耳朵和頭部的相接問題。耳朵向鬢角連接的橫線過多，臉部的線將會不夠用于連接，要解決這個問題，可以用“三變一”的方法減少耳部的線。如圖所示。

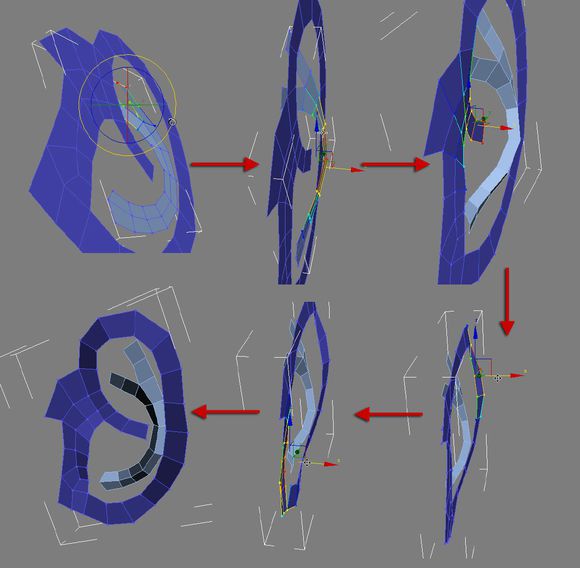

7．耳朵輪廓的主線已經描完了。去掉背景，發現耳朵在透視圖里看還只是一個片。接下來需要做出它的三維結構。使用〔軟選擇〕配合〔移動〕、〔旋轉〕等命令將耳輪和對耳輪在空間中錯位穿插。最后將二者附加到一起。

制作小秘技：讀者可根據自己角色的需求進行調整做出屬于自己的耳朵。多觀察一下自己或者周圍朋友的耳朵，可以使制作出中耳朵更加真實。調整大體過程如下圖所示。

筆者調整耳朵的全過程可參見配套光盤中的相關章節。

8．耳朵的后方是用耳殼連接到頭部的，下面就來為耳朵制作一個耳殼。

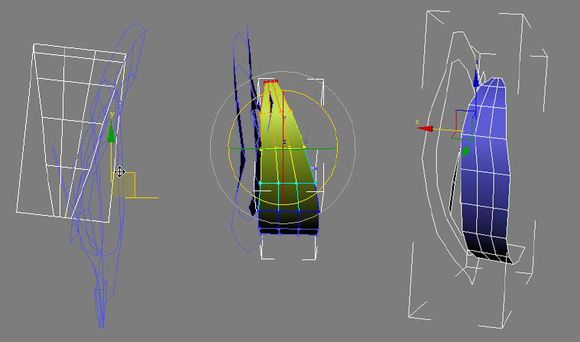

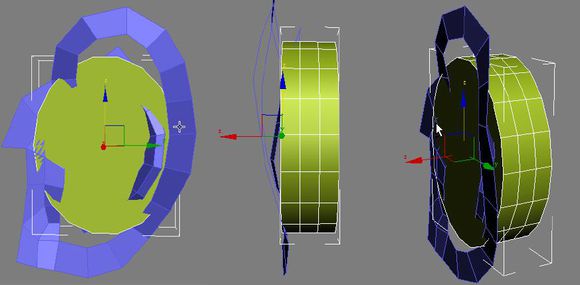

在〔右〕視圖中建立一個〔圓柱體〕，大小合適即可，〔高度分段〕設置為5，〔端面分段〕設置為1，〔變數〕設置為18（此數值供讀者參考使用，參數可根據所制作模型的實際需要進行設置）。將新創建的〔圓柱體〕再稍微縱向拖長一些，使其更加符合耳殼的結構，如圖所示。

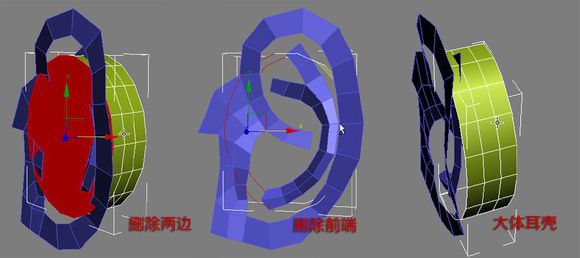

9．將圓柱體轉換為〔可編輯多邊形〕，刪除兩邊的面和靠近臉部的一部分面，使其大小和耳殼近似以方便進行下一步調節，如圖所示。

10．耳殼的大體外形有了，但是形狀上和耳殼還差得很遠，按耳殼的結構進行修整調節。注意耳殼是人體的一部分，而人體規則的部分并不多，一定要把它調節得自然才會顯得真實。把耳殼附加到耳輪，利用多邊形各種操作工具進行調整，如圖所示。

11．耳殼完成以后，我們就應該把耳輪等缺少的面補上。

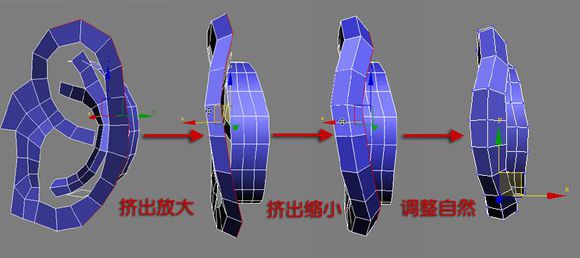

首先來完善耳輪。將選擇的紅線作為耳輪面的外側線，按住鍵盤Shift鍵配合〔移動〕命令向外〔擠出〕面并且適當〔放大〕，再次〔擠出〕并〔縮小〕。此時耳輪已經有了一定的厚度，但是肉感還不夠，適當調整擠出耳輪的粗細疏密關系，使其富有肉感，如圖所示。

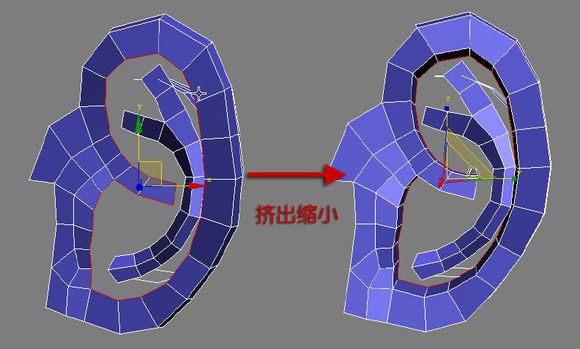

12．選擇耳輪內側的邊界線，使用同樣的方法向內拉出并適當縮小，適當調節其位置以便制作出耳舟，如圖所示。

制作小貼士：耳朵的主線出來以后，我們就可以使用〔可編輯多邊形〕的〔橋〕命令和〔封口〕命令快速地把耳朵完善起來。

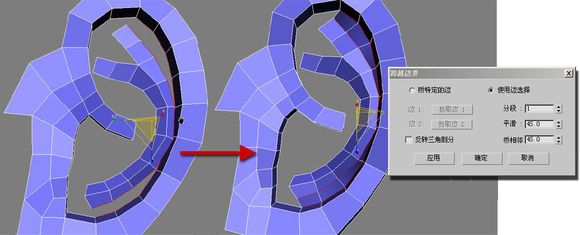

13．現在我們開始為耳朵補洞。選擇對耳輪在耳舟方向上的線，再選擇耳輪與之相對應的線，使用〔橋〕命令連接這兩條邊，如圖所示。

制作小貼士：橋接的時候，兩條線段的變數最好是一致的，這樣才能達到完美的連接，而不至于將拓撲結構搞得很混亂。

最后，橋接剩下的空白區域中最近地方的線，如圖所示。

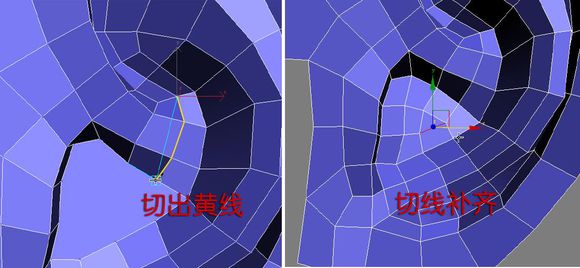

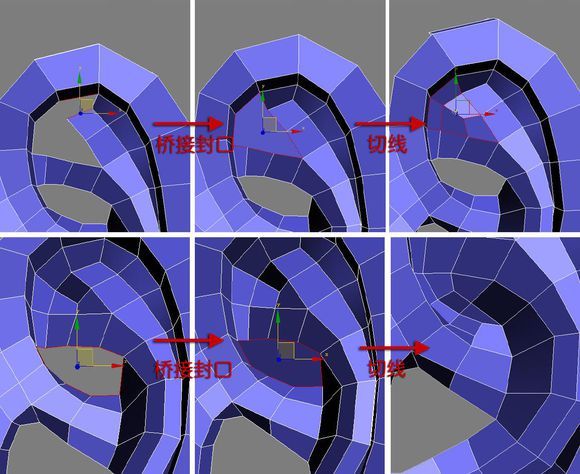

14．使用〔橋接〕、〔封口〕、〔切線〕等命令補上沒有的面并調整線的分布。封口之后的面上沒有線，使用〔切線〕工具在面上切出同模型布線相同一線。切線完成之后，要隨時調整切線后所產生的點的位置，使其符合耳部結構，如圖所示。

15．將剩下的無面部分使用同樣的方法補上，并利用〔切線〕命令調整結構并調整封口部分的拓撲，如圖所示。

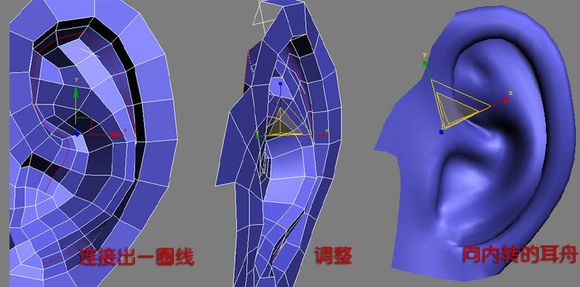

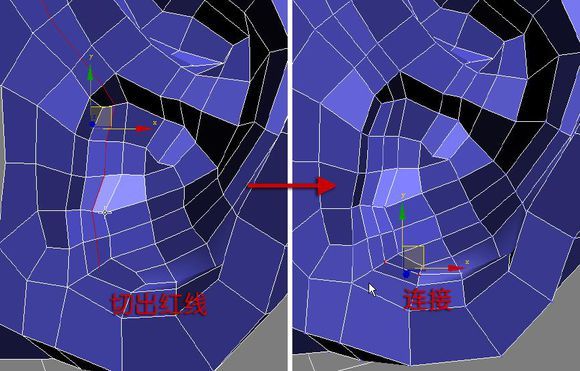

16．切線后產生的三角面先不需要進行處理。對耳朵進行整體的觀察，發現耳舟結構不是很好。耳輪到耳舟的轉折是向內凹的，而且有繞進里面去的感覺。現有的耳舟顯然沒有這個弧度，所以需要在耳舟的位置上加一條線，同時也解決剛才的三角面，如圖所示。

17．為模型添加〔渦輪平滑〕修改器之后，就可以進行簡單的雕刻了，之后再將耳垂缺少的面補上，如圖所示。

制作小貼士：調整耳朵的形狀與調整模型點、線、面的過程是時時跟進的。不要只一味的做其中一樣，這樣反而會適得其反。

18．耳朵的耳洞還不夠深，并有一個五邊面。為模型上加一排線，如圖3.145所示。這樣，不僅能有足夠的線把模型作的制作到位，還能處理掉加耳舟時所產生的五邊面。

19．此時就可以使用〔繪制變形〕工具對耳朵進行更細致的刻畫了。注意耳朵整體的結構。耳垂可以更加的厚實有肉感，側面的耳輪要做的有寬有窄，富有變化，效果如圖所示。

制作小貼士：此時的耳朵和耳殼還沒有連接起來。需調整耳殼的橫向段數，使其和耳輪相接處的段數一致。這樣，方便進行〔橋接〕操作。

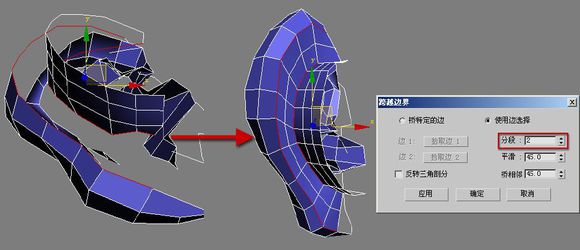

20．選中兩條要連到一起的線使用〔橋接〕命令，將〔分段〕數值設置為2，使橋接出來的面有足夠的段數來制作耳輪的一些細節，方便進行調整，如圖所示。

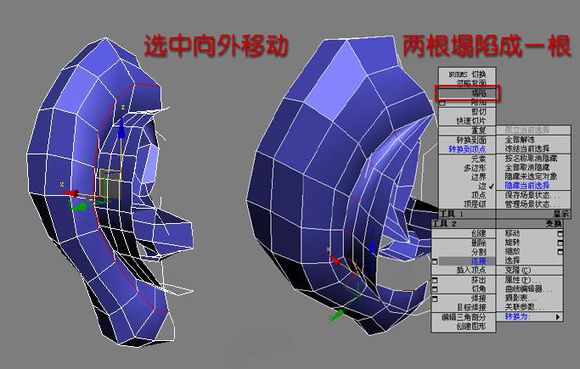

21．將橋接中間處的一圈線選中并向耳殼方向拖動，使得耳輪的立體感更加明顯。觀察耳殼，發現耳殼縱向的線有一些密，我們可以去掉一根，然后選中耳殼最內部的一排線進行塌陷。如圖所示。

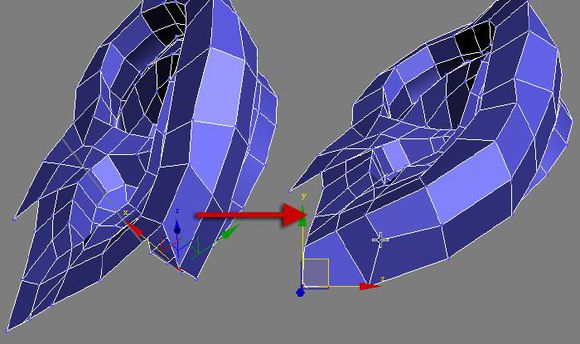

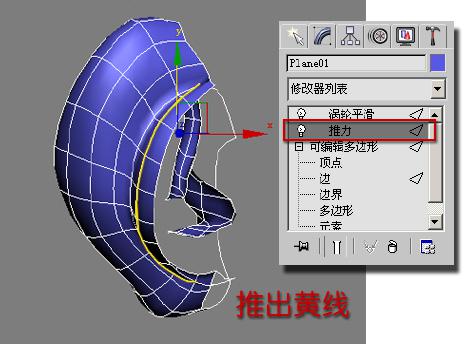

21．簡單調整后觀察，從縱向上看耳殼非常的平，要增加一定的弧度才能給人一種富有彈性的感覺。選擇耳殼縱向上中間的線，加一個〔推力〕修改器，沿法線方向向外括一下，然后塌陷到〔可編輯多邊形〕，如圖所示。

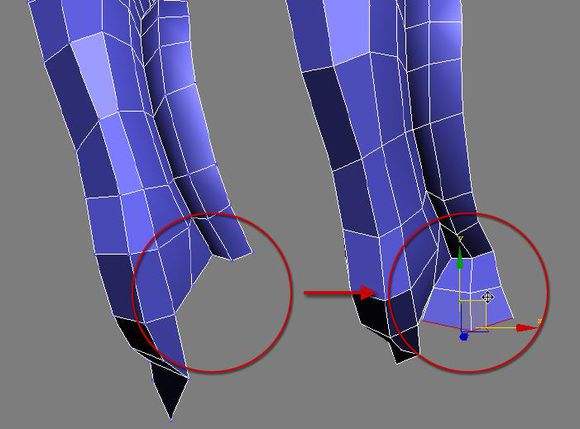

22．耳殼的下方和耳垂之間沒有銜接，需要把缺少的面制作出來后，將兩者相連接。連接它們的同時也銜接了耳垂與下頜骨，如圖所示。

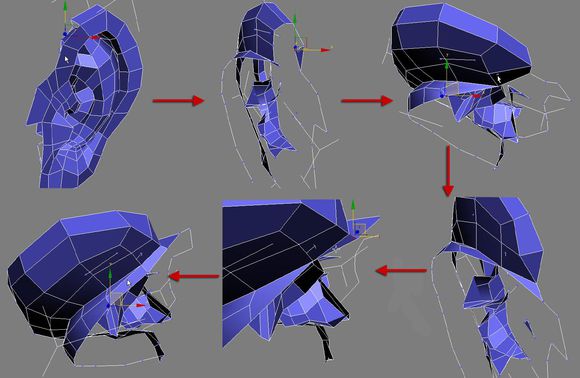

制作小秘技：耳殼的上方也需要進行處理后才能與顱骨相連，由于耳朵部位的動畫較少，所以處理時的標準沒關節處那么高。這里筆者建議大家：態度決定成敗，細節左右結果，只有處處嚴格要求，才能讓你從蕓蕓眾生中脫穎而出。如圖所示。

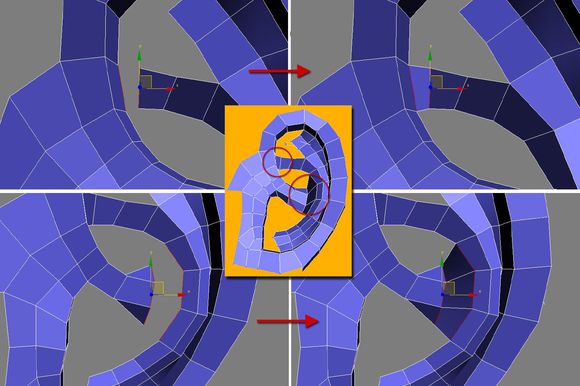

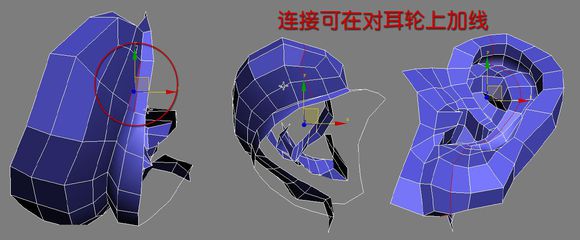

23．從各個角度進行觀察。在耳輪與耳殼的銜接處，有一個三角面。此面的一條邊所對應的環行線恰好是耳朵對耳輪所在的位置，而對耳輪此時的線比較稀疏，可以考慮為其加上一條線，這樣就兩全其美的解決了問題，如圖所示。

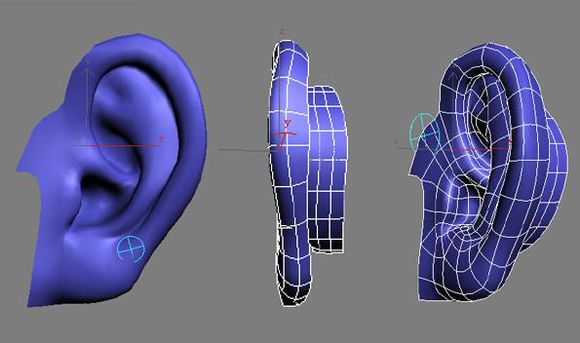

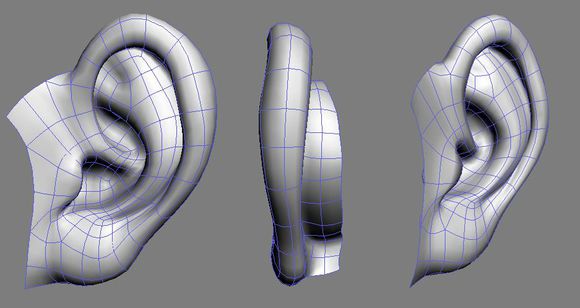

24．此時耳朵模型基本完成了，可以進入修型的階段。使用多邊形的〔繪制變形〕工具來施展神奇的國產整形大法。調完后可以為耳朵換上一個3ds Max默認材質看看效果。最終調整效果如圖所示。

制作小秘技：調整過程中可以參考一下游關于耳朵各角度的圖片，以確保耳朵的結構制作的更加精準。
