3DMAX建模教程之女性角色模型（四）

具體模型布線實例分析

1.頭部布線

前面我們曾提到過，模型的布線是為動畫服務的，不合理的布線會直接影響動畫的效果。那么怎樣的線算是合理？怎樣的線又算是不合理的呢？我們先看如圖所示的兩張范例。


如上圖所示，左圖的角色是完全不適合作動畫的，甚至做一個簡單的微笑動作都會使整個面部變形。而右圖的角色就很適合作動畫，無論出現什么表情，都不會破壞角色固有的面部特征。

這兩個模型的最大區別在于鼻頭上方的兩條線的走向，在左圖中，這條線一直延伸到耳朵下方。這樣的話，面部會有一個重要的結構表現不出來，就是鼻翼兩側的鼻唇溝部分。真實人臉的這部分是向下方一直延伸到嘴角兩側的，并且無論我們做任何表情，此處的結構都會受到影響，而左圖中的角色是將該處的布線向兩側延伸，因此做表情動畫時自然會使整個面部走形。

而右圖中的角色，這條線的走勢是完全按照真實鼻唇溝延伸下來的。無論角色是張嘴、咧嘴、微笑、還是大笑，都不會破壞這里的結構。

因此，鼻頭上方這兩條線的走勢可以說是整個臉部布線的法則，雖然頭部布線方法不止一種，但任何方法都要遵循這個法則。

在遵循這個法則的基礎上，筆者從眾多的臉部布線中總結出了兩種布線方法，這也是我們布線時經常使用的兩種方法。

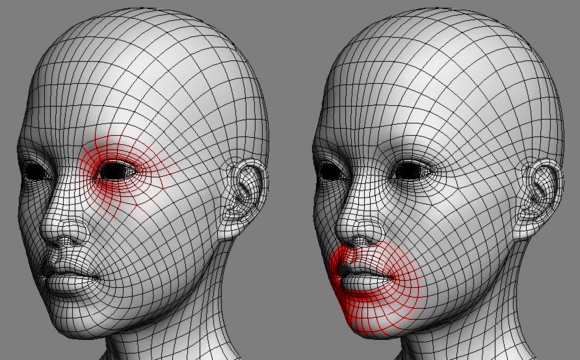

第一種方法：按照眼輪匝肌和口輪匝肌的結構在眼部和嘴部周圍一圈一圈的布線，然后以眼睛和嘴的中心為點，向四周散射，如圖所示。

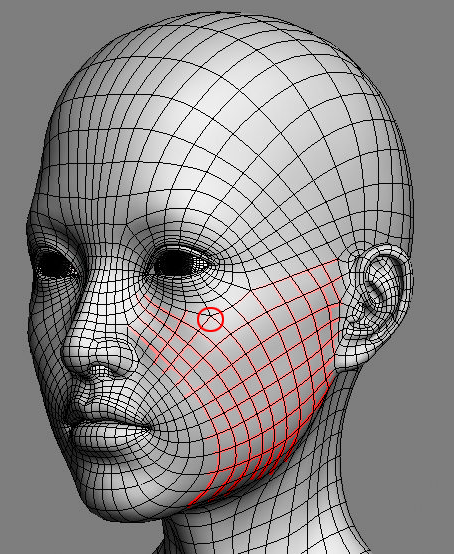

圍繞著眼輪匝肌和口輪匝肌的線最終會相交，相交在一起的點會形成一個5星。這時人臉被這個5星分為了三塊，嘴部一塊、眼部一塊和側臉一塊，如圖所示。

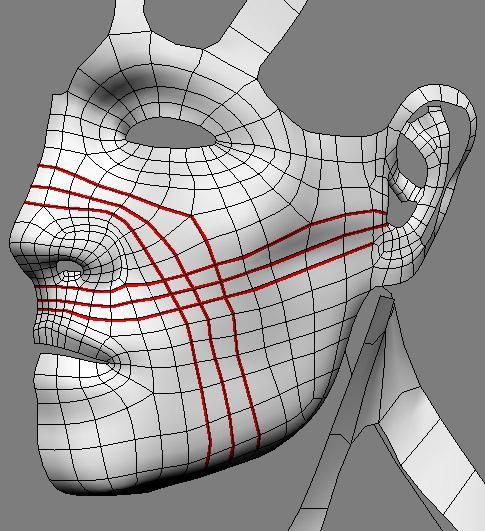

第二種方法：第二種方法的眼睛布線和第一種是一樣的。不同的是，第二種布線方法是以鼻翼旁邊的線為基準，圍繞著它向兩邊擴散。與它相交的，是從鼻中隔延伸到耳朵的線，如圖所示。

使用這種方法布線的好處是很容易塑造出顴肱的形狀，因為線的走向很符合這里的結構。該方法適合骨感的角色。

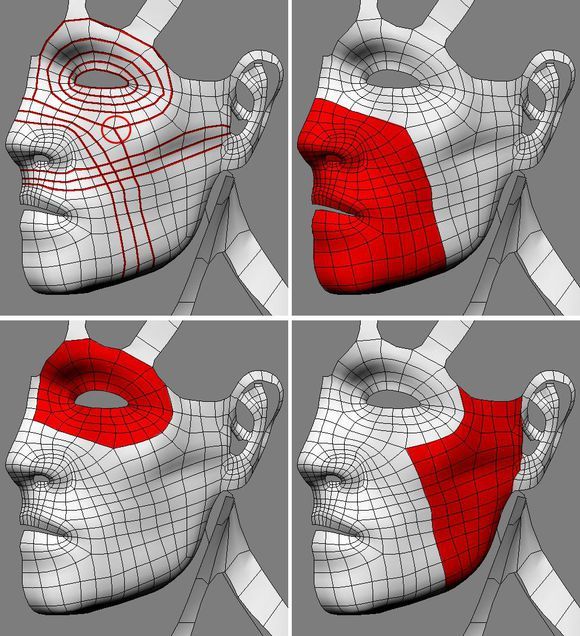

鼻唇溝處的線和圍繞著眼輪匝肌的線相交到一點，這個點是角色臉部比較重要的5星，它把臉部分為三塊，眼睛一塊，臉頰一塊，鼻子到嘴一塊，如圖

以上就是我總結出的兩種臉部布線方法，基本上我們見到的不同布線都是在這兩種方法的基礎之上進行改變的。

2.身體布線

身體布線需要注意的只有肩部和大腿根部的地方，因為這兩處是人體兩個比較大的關節，也是作動畫時活動最頻繁的地方。

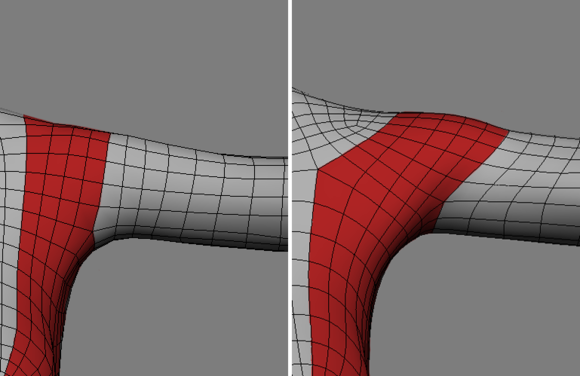

我們先來看看肩膀位置，如圖所示。

如上圖所示，紅色部分是構成肩部的面。大部分朋友在剛學習創建角色時候容易把肩部的線布置成左圖的樣子，因為左圖的布線比較簡單，結構還不會出什么問題。但使用這種方法，一旦將胳膊放下會造成線的分布不均勻，肩膀上的線會散開，而腋窩處的線會聚攏在一起，并且三角肌的結構也會走形。我們應該使用右圖的布線方法處理這里的結構，胸部的線到了腋窩處就斜著延伸了，直到全部包裹住了三角肌。這樣的話，無論胳膊朝哪個方向運動，都不會出現布線不均勻的情況，更不會影響到各部分的結構。

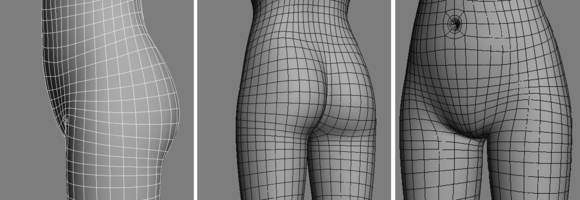

現在再來看看大腿根部的位置。通常角色運動時，腿部都會向身體前方旋轉，如果在直立狀態下布線均勻，那么腿部向前旋轉后，臀部的線會散開，腹部的線會聚集。為避免這種狀況，我們在布線時應該讓臀部的線更密，腹部的線更稀疏。因此這里需要對腹部使用“三變一”法，如圖所示。

在保證四邊面的狀況下，我們能讓一條線分成三條線，就可以讓三條線再合成一條線。這就是我們要講的“三變一”法，這種方法是專門處理線條分布過密的情況的。

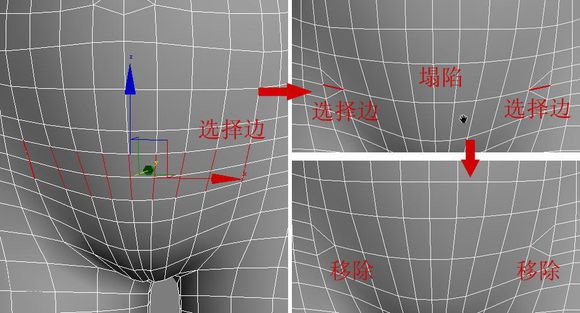

選擇腹部的線，將其塌陷，然后移除如圖所示的線，如圖。

以上，就是人體一些最重要位置的布線方法。這些位置，要么是視覺最集中的地方，要么是運動弧度最大的地方。我們只有將這些地方的線處理正確，才可以保證讓角色運動起來時不會出現很大的問題。

了解用線的基本原理及規律之后再來建造模型，才能夠做到任何時候都胸有成竹。
