Photoshop鋼筆工具路徑使用教程（一）

首先來簡要介紹一下鋼筆工具和路徑的概念
　1 鋼筆工具屬于矢量繪圖工具，其優點是可以勾畫平滑的曲線（在縮放或者變形之后仍能保持平滑效果）
　2 鋼筆工具畫出來的矢量圖形稱為路徑，路徑是矢量的
　3 路徑允許是不封閉的開放狀，如果把起點與終點重合繪制就可以得到封閉的路徑
────────────────────
現在我們來繪制一個簡單的路徑
如下圖在工具欄選擇鋼筆工具（快捷鍵P）

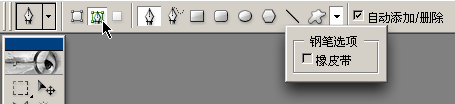

并保持鋼筆工具的選項如圖所示（在工具欄上方）
選擇第二種繪圖方式（單純路徑），并取消橡皮帶功能


然后用鋼筆在畫面中單擊，會看到在擊打的點之間有線段相連
保持按住Shift鍵可以讓所繪制的點與上一個點保持45度整數倍夾角（比如零度、90度）
這樣可以繪制水平或者是垂直的線段（圖中從第5個點開始按下了Shift鍵）


────────────────────
從上面的簡單練習中我們得出兩個規律：
1 我們并沒有直接繪制線段，而是定義了各個點的位置，軟件則在點間連線成型
2 控制線段形態（方向、距離）的，并不是線段本身，而是線段中的各個點的位置
記住兩個術語：那些點稱為“錨點”(anchor)；錨點間的線段稱為“片斷”(segment)。
剛才我們繪制的那些錨點，由于它們之間的線段都是直線，所以又稱為直線型錨點。
現在我們來繪制曲線形錨點
如下圖所示般，在起點按下鼠標之后不要松手，向上拖動出一條方向線后放手
然后在第二個錨點拖動出一條向下的方向線，以此類推，畫出類似圖示的路徑


我們看到在繪制出第二個及之后的錨點并拖動方向線時，曲線的形態也隨之改變
究竟曲線是怎樣生成的，我們又該如何來控制曲線的形態呢？
除了具有直線的方向和距離外，曲線多了一個彎曲度的形態
方向和距離只要改變錨點位置就可以做到，但是彎曲度該如何控制？
────────────────────
如圖在工具欄選擇“直接選擇工具”，注意是下方那個空心的箭頭

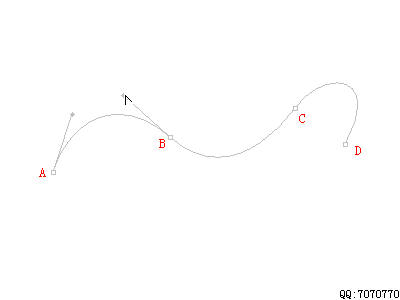

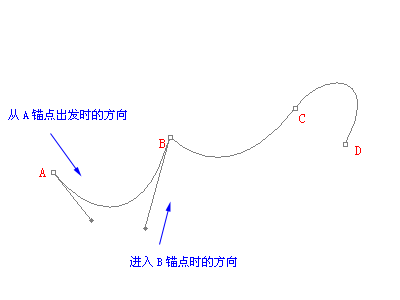

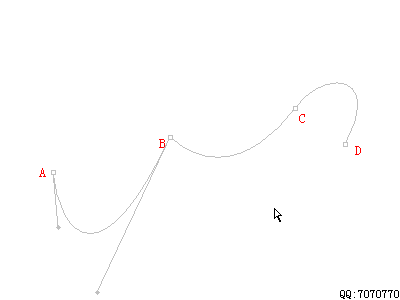

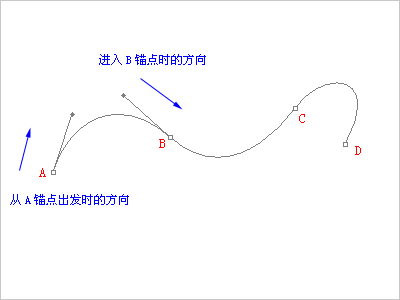

假設我們剛才繪制的4個錨點分別是ABCD
用“直接選擇工具”去點取位于AB之間的片斷
會看到剛才我們繪制AB錨點時候定義的方向線


仔細看一下這兩個方向線
再這樣想象：
一個人要從A點到B點，在A點出發的時候，位于A點的其他人看到他是朝著上偏右的方向走的
而位于B點的人，看到他是朝著下偏右的方向來的
那么綜合兩地的觀測結果。就可以得出這個人行走的路線：必定是一個類似鍋蓋的上弧形
────────────────────
現在我們選擇如圖的“轉換點工具”，該工具用來修改方向線

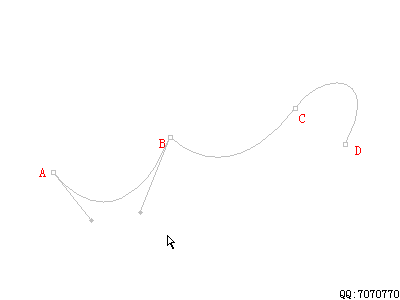

然后如下圖所示般改變AB錨點上的方向線，將會看到曲線彎曲度的改變
注意方向線末端有一個小圓點，這個圓點稱為“手柄”，要點擊手柄位置才可以改變方向線


結合剛才所作的比喻，就不難理解了：
1 修改B錨點方向線為下，相當于指定那個人從A點上方出發后，從B點下方進入，那么所走的路程就是一個S形
2 再修改A錨點方向線為下，相當于從A點下方出發，再從B點下方進入，所走的就是一個下弧形的路程
修改后的方向線如下圖：


────────────────────
明白了方向線的方向對曲線形態的影響后，我們來看一下方向線長短造成的影響
如下圖般，在同一方向上拖拉方向線：（可使用“直接選擇工具”）


對于一個錨點而言，如果方向線越長，那么曲線在這個方向上走的路程就越長，反之就越短
可以這樣設想，曲線是一個橡皮筋，在頭尾兩端有兩個力在各自的方向上拉
哪個方向上力氣大，則橡皮筋就朝向這個方向多靠攏一些。反而反之
────────────────────
除了修改錨點之外，也可以利用“直接選擇工具”，在片斷上修改曲線的形態
如下圖：


注意：這并不能說是“修改了片斷”，而應該說是“同時修改了兩個錨點”
牢記原則：片斷是由錨點組成的，只有修改錨點才能改變片斷形態，這是不可逆的因果關系
────────────────────
做一下小結：
對于這條曲線上的除了起點和終點的BC兩個錨點而言，都存在兩條方向線：
一條是從上一個錨點“來向”的方向線；另一條是通往下一個錨點的“去向”的方向線
對于起點，只存在“去向”的方向線；對于終點，只存在“來向”的方向線
────────────────────
下面讓我們做個小練習，如圖：

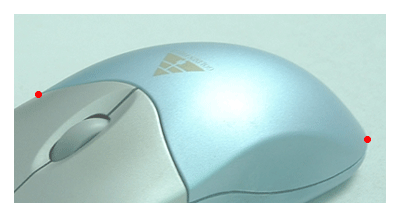

現在要求在兩個紅點之間繪制一條緊貼鼠標外廓的曲線

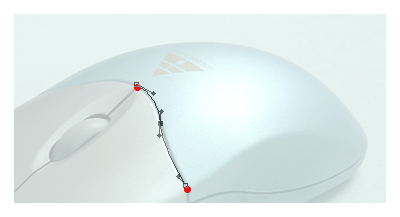

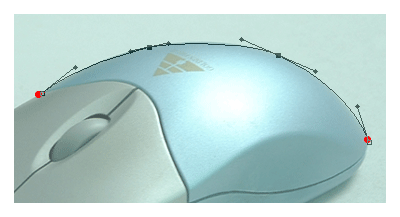

很可能你們繪制出來的是如下圖這個樣子的


雖然要求是達到了，但是這樣的路徑上使用了4個錨點

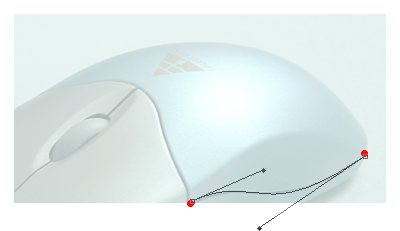

再看下圖：

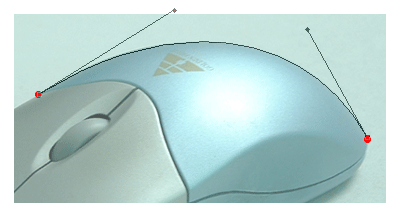

同樣的曲線效果，這里只用了兩個錨點來繪制
────────

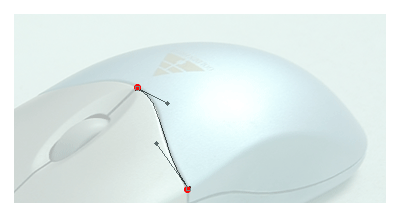

移動兩個紅點的位置再行繪制，很可能你們繪制的效果是這樣


而實際上呢，也只需要用兩個錨點就可以繪制這條曲線了，如下圖


再換個位置繪制一條，也只需要兩個錨點，如下圖：


記住一個原則：繪制曲線的錨點數量越少越好
因為如果錨點數量增加，不僅會增加繪制的步驟，同時也不利于后期的修改
────────
到這里，大家一定會產生兩個問題：
1 兩個錨點似乎可以包攬全部曲線形態了？
這個觀點顯然是錯誤的，例如我們前面首個實例所繪制的曲線，就需要兩個以上的錨點
2 那么，如何讓所用的錨點數量最少？
實際上這里還隱含著另外一個問題：究竟在哪里定錨點才是最佳的？ 下面是我個人（作者）總結出來的規律：
兩個錨點之間的曲線形態分為兩類：C形和S形

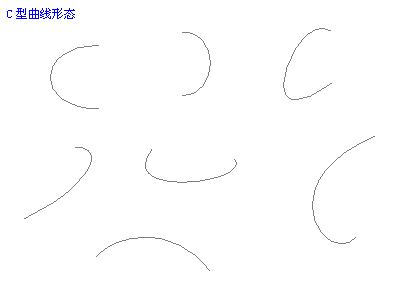

C形的幾種形態如下圖：

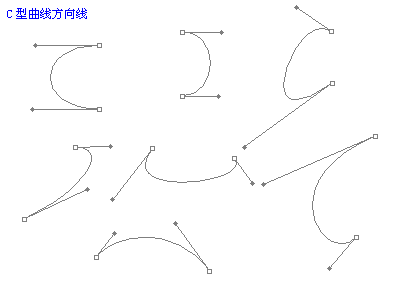

它們的方向線如下圖：


────────

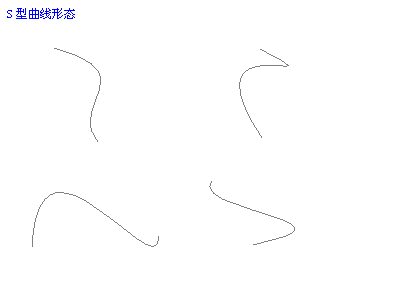

S形曲線的幾種形態如下圖：

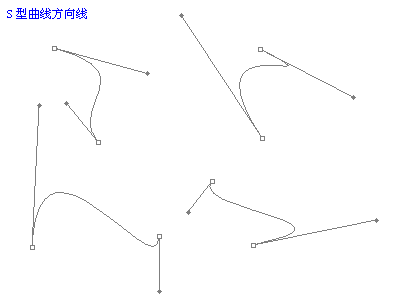

S形的方向線如下圖


────────

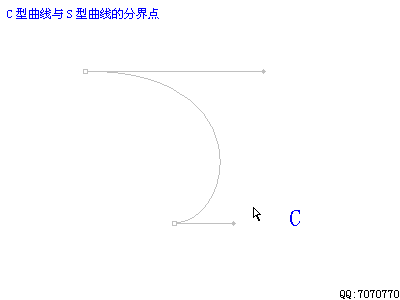

下面的動畫演示了在調整方向線的時候，從C形到S形之間的分界點

────────
在了解（并且理解）C、S這兩種曲線的形態以后
大家在繪制之前就可以分析出究竟需要多少個錨點
其實就是分析出，有多少個可以用一條曲線（C形或S形）來繪制的區域
雖然錨點的數量可以反映出繪圖人的水平和熟練度
但是對于大多數人而言，只要能夠滿足需要就足夠了
所以在實際繪圖的時候，不必過于苛求減少錨點的數目
────────
現在來實際繪制一個m形,類似麥當勞的標志
我們將介紹三種過程,請先看清楚文字說明再看動畫演示

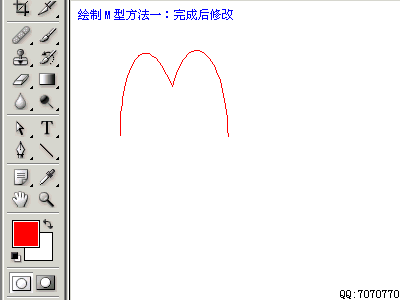

第一種方法：在完成繪制后，再修改第二個錨點的“去向”的方向線，并可以適當移動錨點位置
（繪制完后按住Ctrl鍵在路徑之外任意位置點擊，即可完成繪制）


在其中我們注意到一個現象：那就是新建立一個曲線錨點并拖動它的方向線的時候
實際上隨著鼠標移動的是“去向”這條方向線，而“來向”方向總是與之成180度水平夾角的，并且長度也相同
所以，雖然本來我們應該把第二個錨點的“去向”定為右上方
但是為了“來向”的正確，不得已先將其定在右下方，然后在完成繪制后，再單獨修改其“去向”
這種方法可以形容為“丟去保來”（同理，也可以“丟來保去”）
在繪制數量較多的錨點時就顯得很不方便，因為總看不到正確的曲線
────────

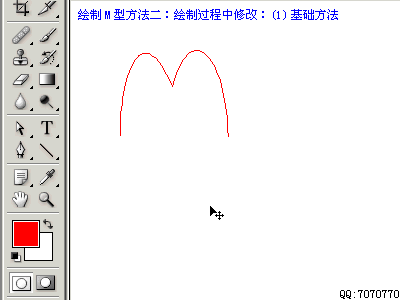

現在我們介紹第二種繪制過程：
在建立第二個錨點并遵循“來向”定義好方向線之后，再修改“去向”方向線，使曲線可以正確地繪制下去
（繪制完后按住Ctrl鍵在路徑之外任意位置點擊，即可完成繪制）


雖然頻繁地切換工具有點麻煩，但可以讓曲線始終沿著指定的路線繪制
（同理，也可以先遵循“去向”定好方向線，再修改“來向”）
實際上，在定好第二個錨點后，不用到工具欄切換工具

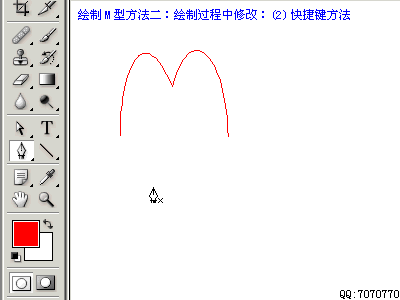

將鼠標移動到方向線手柄上，按住ALT鍵即可暫時切換到“轉換點工具”進行調整；
而按住Ctrl鍵將暫時切換到“直接選擇工具”，可以用來移動錨點位置
松開Alt或Ctrl鍵即恢復鋼筆工具，可繼續繪制
要注意的是：
雖然“直接選擇工具”也可以修改方向線，但“來向”“去向”有時候（當兩者同時顯示的時候）會被其一起修改
────────
最后第三種方法，應該是大家今后在繪制中所使用的標準方法：
此法實際就是上面講到的快捷鍵的另一種操作方式，也是在不切換工具的條件下，使用快捷鍵來完成方向線的修改
做到不間斷地繪制整條曲線
（繪制完后按住Ctrl鍵在路徑之外任意位置點擊，即可完成繪制）


在動畫中大家看到一個提示“調整結束后，先松開鼠標再放開ALT鍵，否則將打亂來向方向線”
如果Alt鍵先被松開，將會使這個錨點的“來向”和“去向”恢復到長度相等的水平夾角位置
這沒有多大關系，再按下ALt鍵即可再次單獨調整
────────

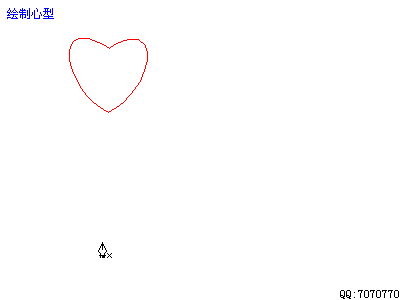

接著我們再來嘗試繪制一個心形，如下圖
（繪制完后按住Ctrl鍵在路徑之外任意位置點擊，即可完成繪制）


注意：如果沒有先按住Alt鍵就連接起點，將無法單獨調整方向線，此時再按下Alt鍵即可單獨調整
────────
到這里，大家對路徑已經有了大概的認識，下面我們補充一些繪制中的其他問題

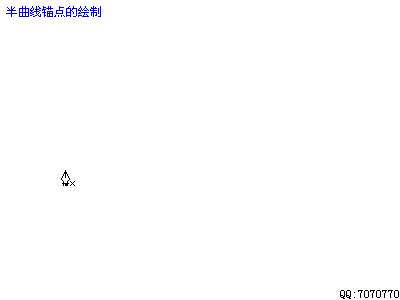

1 半曲線錨點的繪制：
有時候我們需要一個錨點左邊是曲線，右邊是直線，就需要用這種方法來繪制，如下圖：


繪制錨點后，按住Alt鍵單擊一下錨點，那么這個錨點的“去向”就變為了直線
只有“去向”能改變為直線，如果需要“來向”為直線，則需要在上一個錨點操作
────────
即使轉換為半曲線錨點了，繪制下一個錨點的時候仍然是可以帶有方向線的，如下圖：


這樣看來似乎很矛盾，為何還有曲線出現？
須記住，假設半曲線錨點A的“去向”為直線，這樣對于下一個錨點B而言，B的“來向”也是直線
但是如果錨點B的“去向”為曲線的話，還是會導致AB之間的片斷呈曲線形
不過這條曲線永遠只能是C形曲線，因為它缺少另外一條方向線的控制

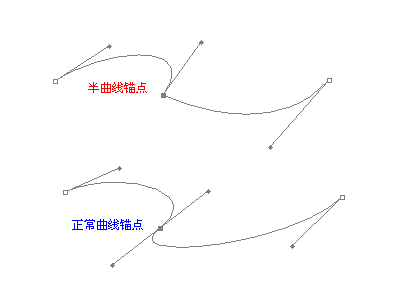

可以用一條形狀相類似的正常曲線錨點來比較一下


────────

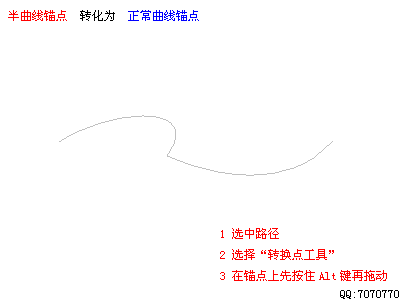

下圖演示了從“半曲線”轉換為“正常曲線”錨點的步驟


────────

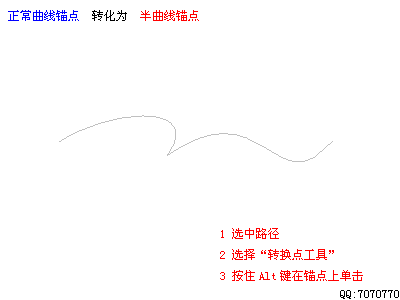

下圖演示了從“正常曲線”轉換為“半曲線”錨點的步驟

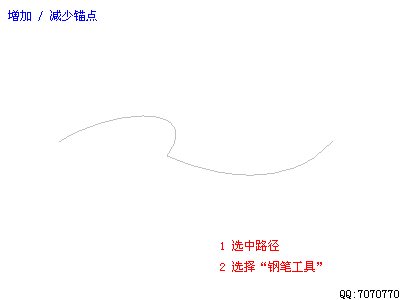

除了轉換錨點類型外，還可以在已有的路徑上增加或減少錨點的數量
如下圖：


可以看到，在選擇了路徑的情況下，停留在路徑上方的鋼筆工具可以自動判斷增加或是減少錨點
如果停在片斷上方，為增加錨點；如果停在已有錨點上方，則為減去該錨點
注意：增加或是減少錨點可能導致路徑形態改變。
